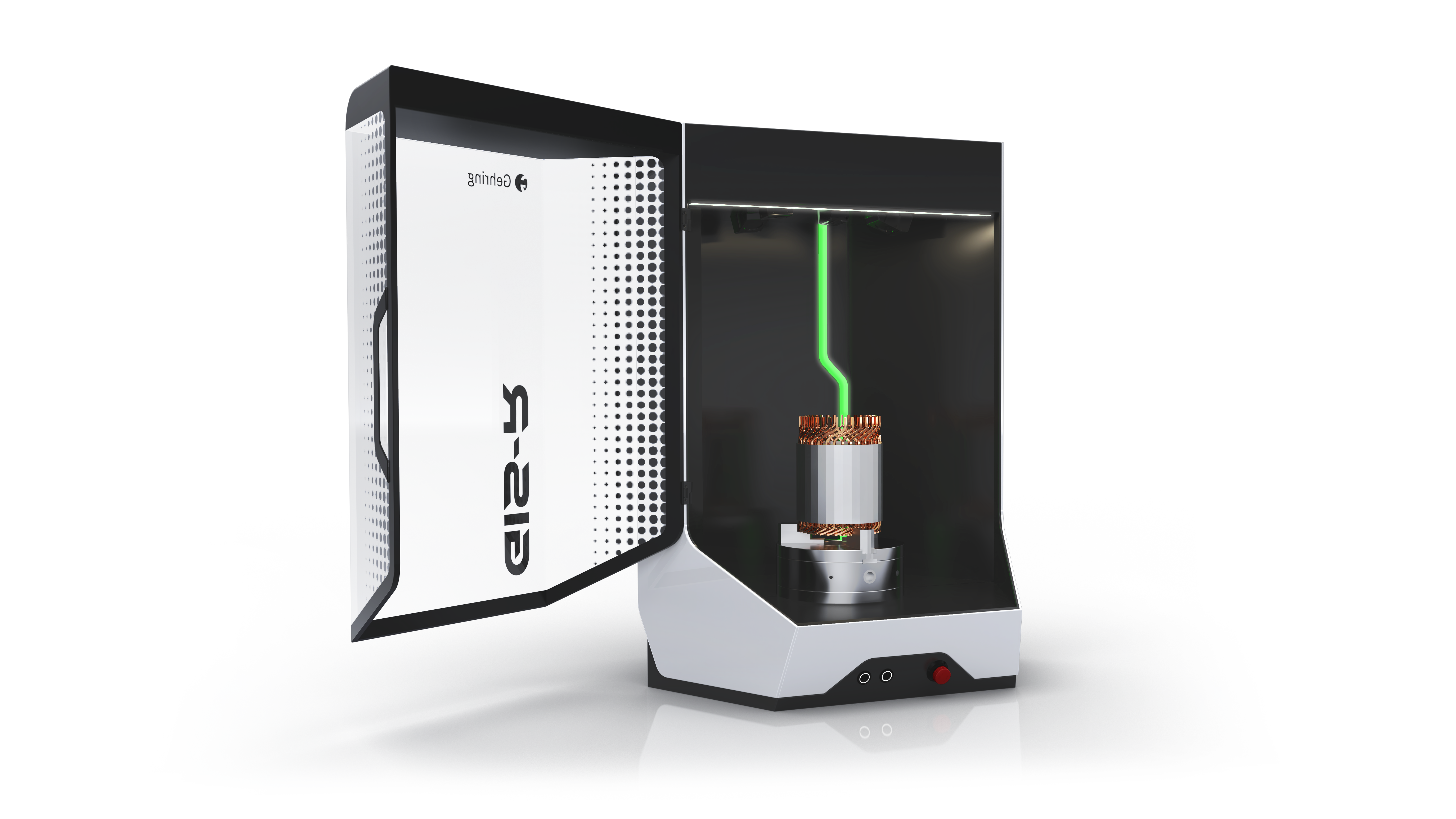

GEHRING / GIS(GEHRING Inspection System)　ステーター計測装置

Gehring Inspection System（GIS）は、回転部品を高精度に測定する検査システムです。

回転測定式（GIS-R）とリニア測定式（GIS-L）の2機種ございます。
特にステーター測定に最適化されており、重要な測定項目を全自動かつ高速に算出・判定します。
実測データから点群を生成し、後工程での解析や品質評価に活用可能です。

特徴

• 既設ラインへ統合可能
• 測定/解析時間　20秒から60秒（解析内容により変動）
• 自動キャリブレーション
• ワーク姿勢の自動検出
• ワークのOK/NG判定　

測定項目

• 積層コアの内外径
• 偏心
• 内外径真円度偏差
• 溶接スポット数の最小
• 最大外径、最大高
• 各ピンごと　ピンの高さ比較、
• 絶対位置、高さ、回転軸からの最大距離
• 隣接ピンまでの最小距離

製品情報

製品名	GIS(GEHRING Inspection System)　ステーター計測装置
品番
カテゴリ	精密測定機器
仕様
メーカー情報	メーカー名 GEHRINGこのメーカーの製品一覧 メーカー概要 ゲーリング社は1926年にドイツ・ザクセンアンハルト州のナウムブルグに創業、1935年に最初のホーニング盤を製作しました。 現在ではドイツ南部・バーデン・ビュルテンベルク州のシュトゥットガルトに工場を移し、常に新技術の開発に取り組んでいます。 またホーニングツールや砥石の開発・生産も行い、世界唯一のホーニング総合メーカーとして世界をリードしています。 昨今では、ヘアピンコイルモータのステーター製造加工機をラインナップに加えております。
