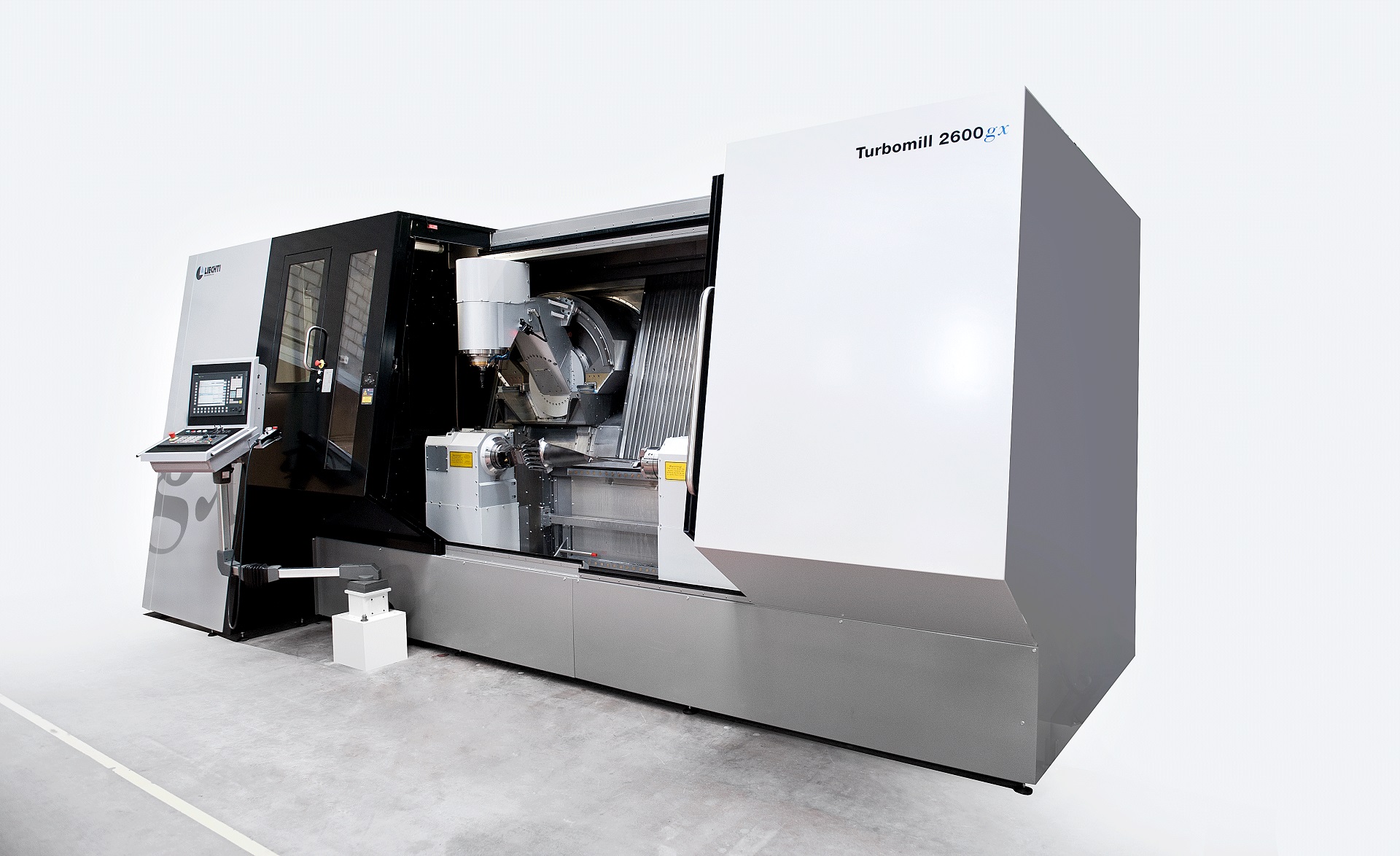

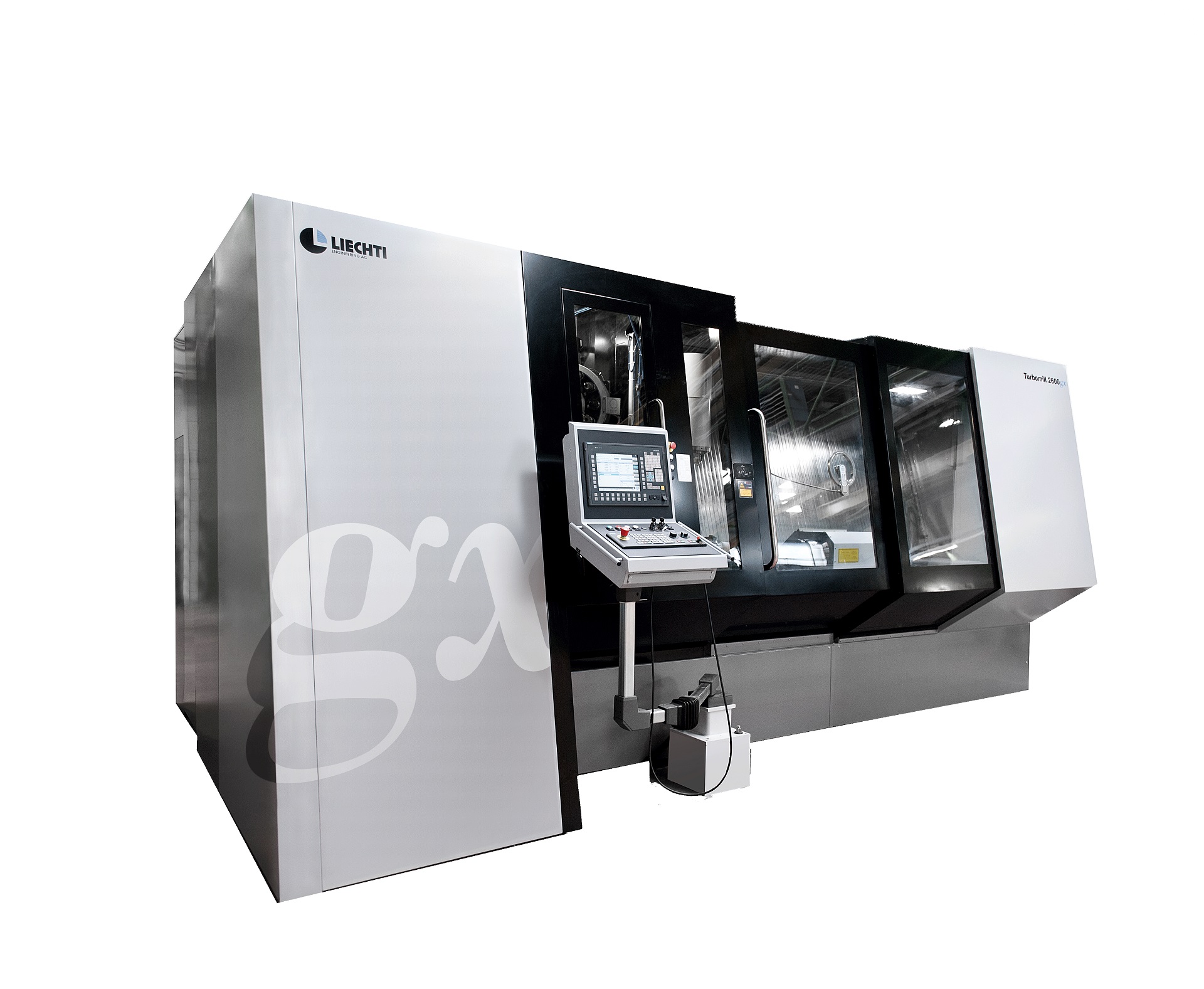

TURBOMILLシリーズは大型翼専用5軸制御マシニングセンタです。

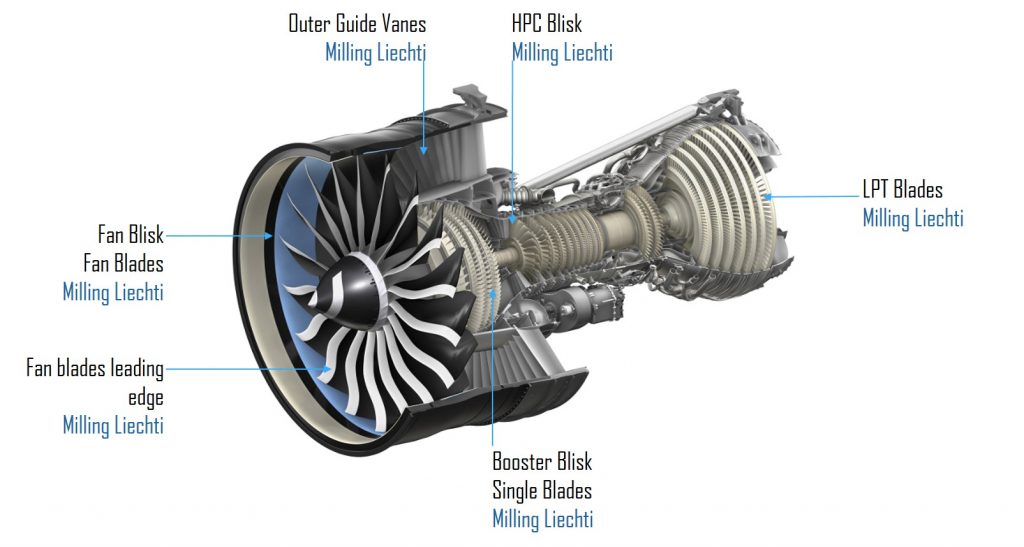

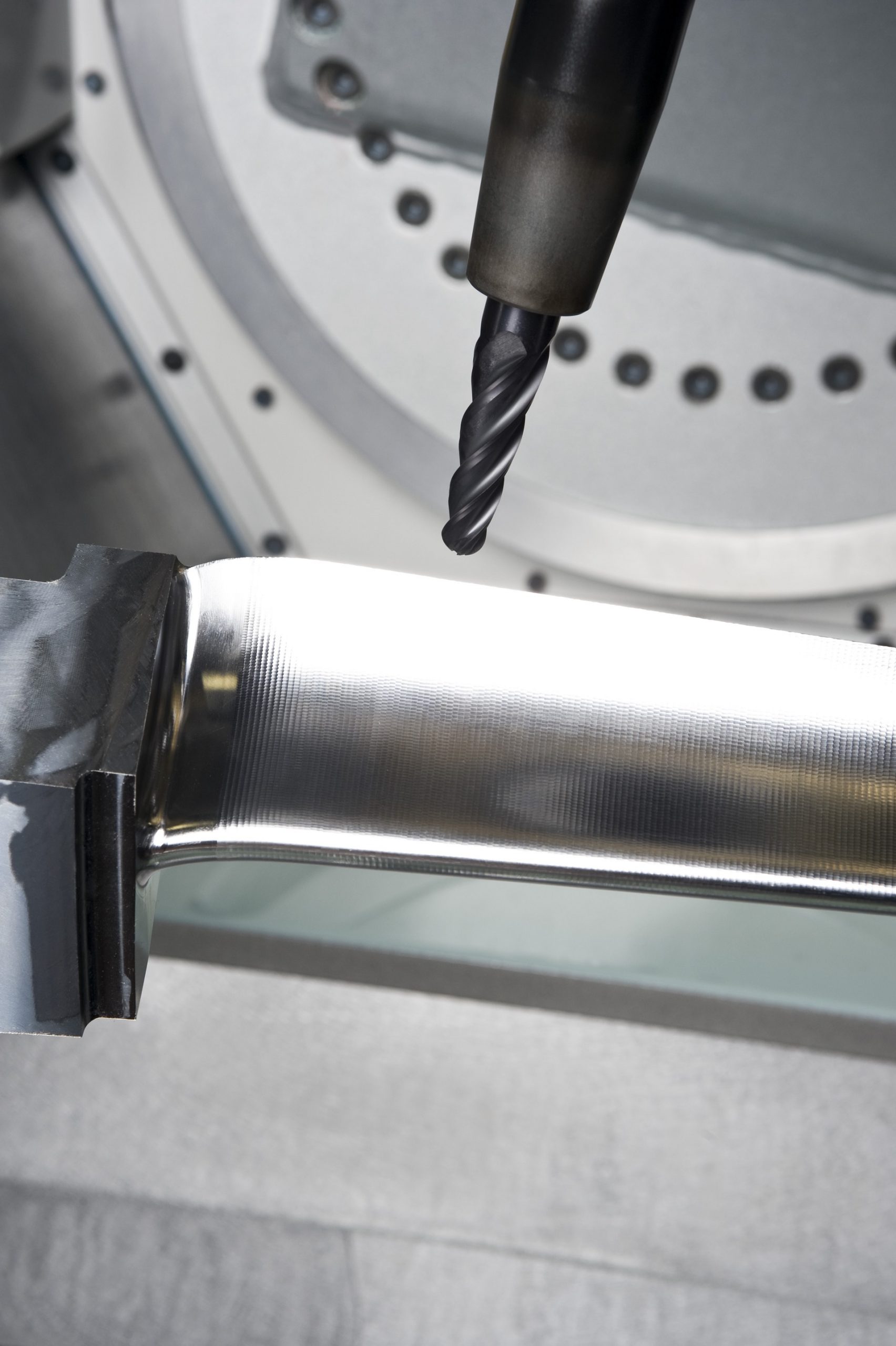

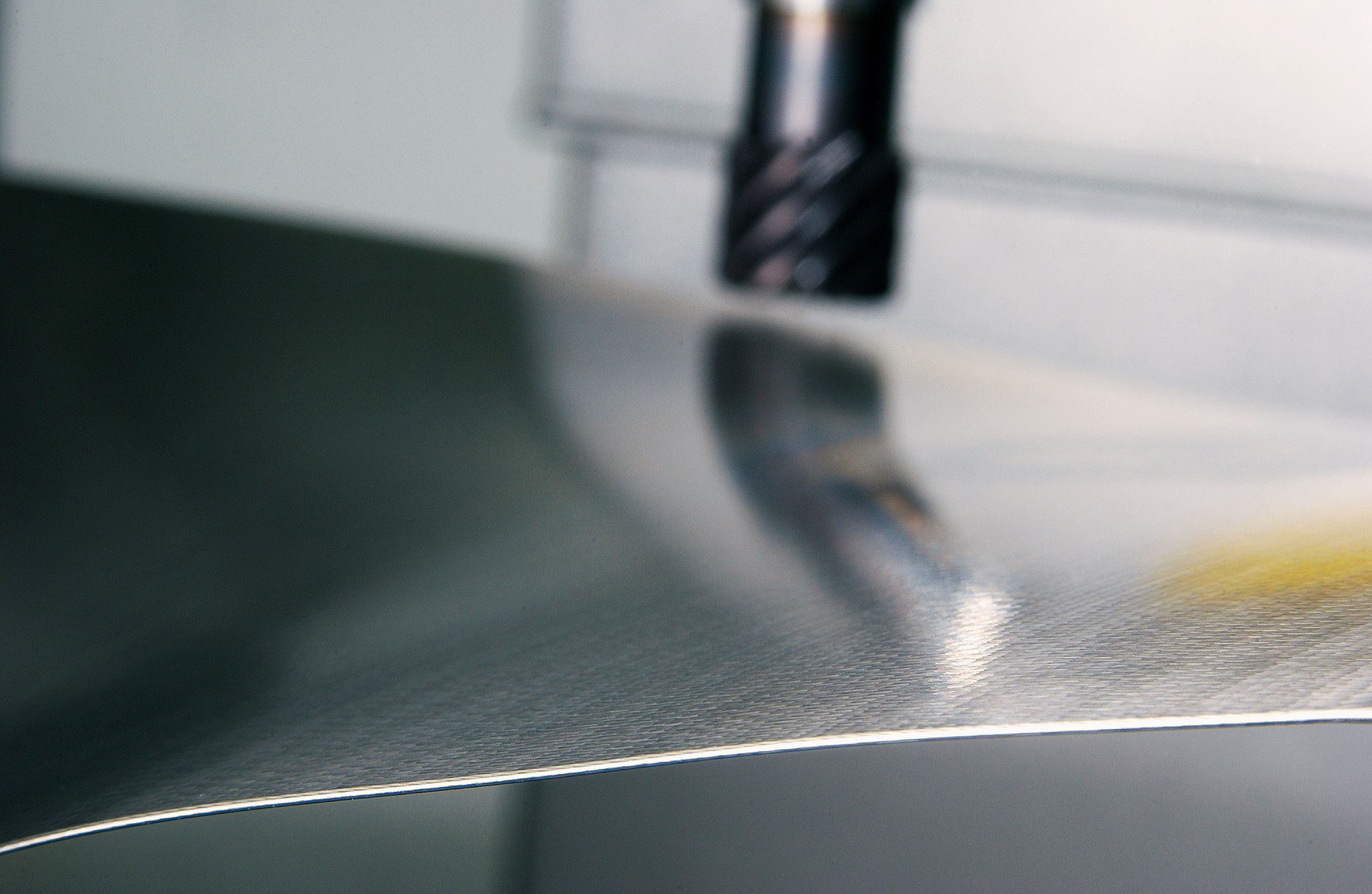

本機は複雑な形状の粗、仕上加工、プロペラやタービンブレード工場における金型製作や航空エンジン部品製造(一体型部品)に適しています。
独特な各軸の配置は、各軸の異なった動的要求を最適な質量分散によって満たす為に考案されたものです。
動的要求が最大の軸では質量は最小にされています。更に、ミリングスピンドルをピボット旋回する時、ワーク上の同一接触点を得るための直線軸の調整は最少にされています。
これらの結果として優れた動的特性が得られ、高い送り速度における高精度加工を可能にしています。
異なった長さのツールを使う時プログラムの修正を必要としないという特徴も得られました。

特徴

基本コンセプトであるTool Pivot Point ( TPP=切削工具先端に全制御軸が集中)と,強固な機械剛性による圧倒的高速・高精度加工が、タービン翼・ブリスク分野におけるリヒティーの名を揺るぎないものにしています。

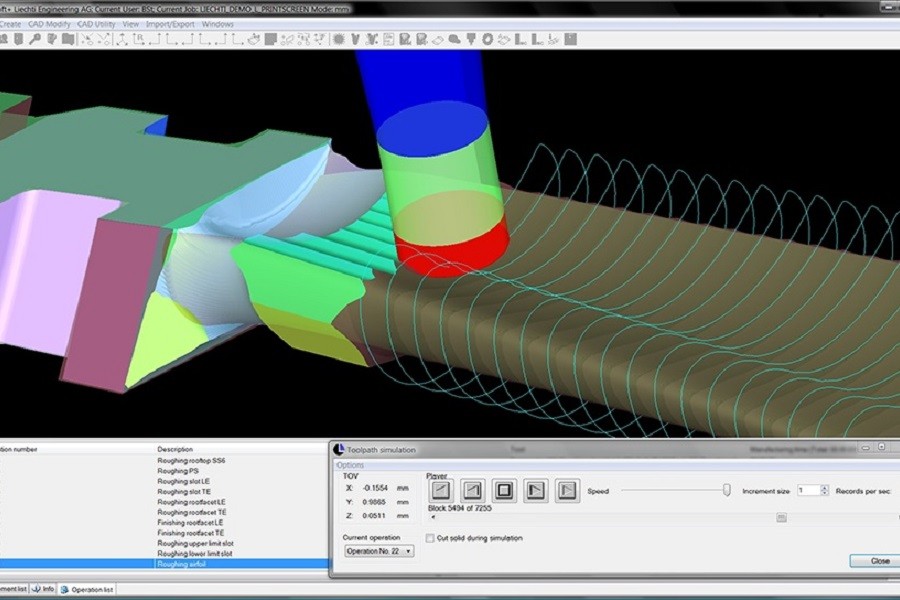

Turbosoft plusはタービンブレード/ブリスク加工専用5軸CAD/CAMソフトウェアです。
加工ワークの効率的なモデリングと加工の為に開発された、対話式の図形志向型パラマトリックソフトウェア製品となっています。

製品情報

製品名タービンブレード加工用5軸マシニングセンタ
品番Turbo-millシリーズ
カテゴリ
仕様加工ワーク
最大長さ
800g: 800mm
800g twin: 800mm
1400g: 1400mm
1400g twin: 1400mm
2000gx: 2000mm
2000gx twin: 2000mm
2600gx: 2600mm

最大スイング径
800g:450mm
800g twin: 2×300mm
1400g:450mm
1400g twin: 2×300mm
2000gx: 700mm
2000gx twin: 2×395mm
2600gx: 700mm

スピンドル
800g, 1400g,2000gx: 16,000/19,000 rpm 200Nm, 28kW

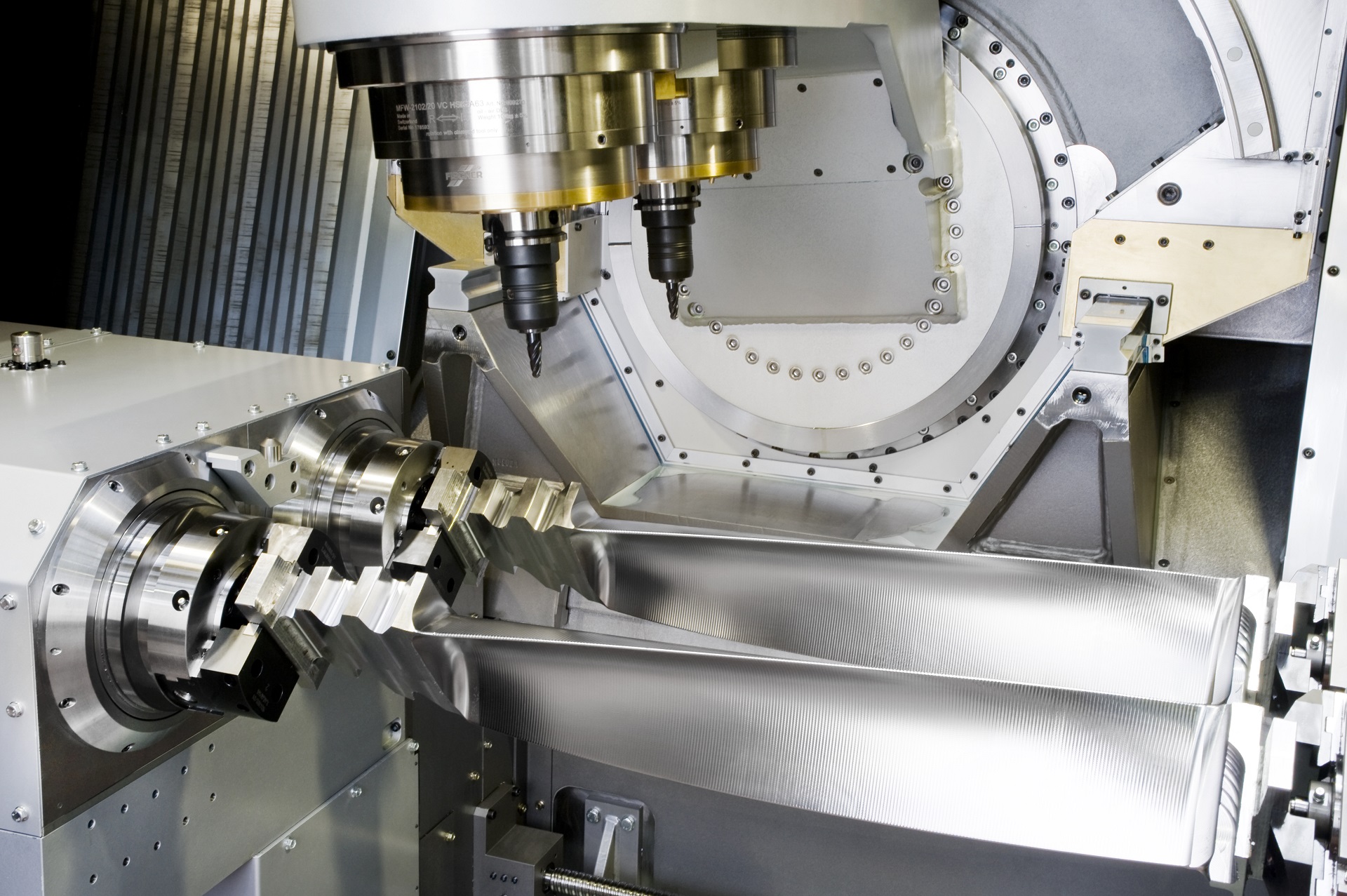

800g twin, 1400g twin, 2000gx twin: 2×20,000rpm, 120Nm, 25kW
2600gx: 16000 rpm, 200Nm, 28kW

ATC収納本数
800g, 1400g:32.60本
800g twin,1400g twin,2000gx twin: 60,90本
2000gx, 2600gx: 32,60,90本
メーカー情報
メーカー名
LIECHTI ENGINEERINGこのメーカーの製品一覧
メーカー概要
スイス・ベルン市の東30Km、美しい環境に囲まれた小さな町ラングナウにジーエフマシニングソリューションズリヒティエンジニアリング社は所在します。
140年前(1865年)創立という古い歴史を持ち、多年にわたり旋盤、フライス盤を生産してきましたが、1985年に最初の4スピンドル/5軸制御タービン翼加工機MULTIMILLを完成以来、生産全機種をタービン翼/ブリスク/インペラ−加工用機に特化し、現在に至ります。
