LIECHTI ENGINEERING / ブリスク・小型タービンブレード加工用5軸マシニングセンタ

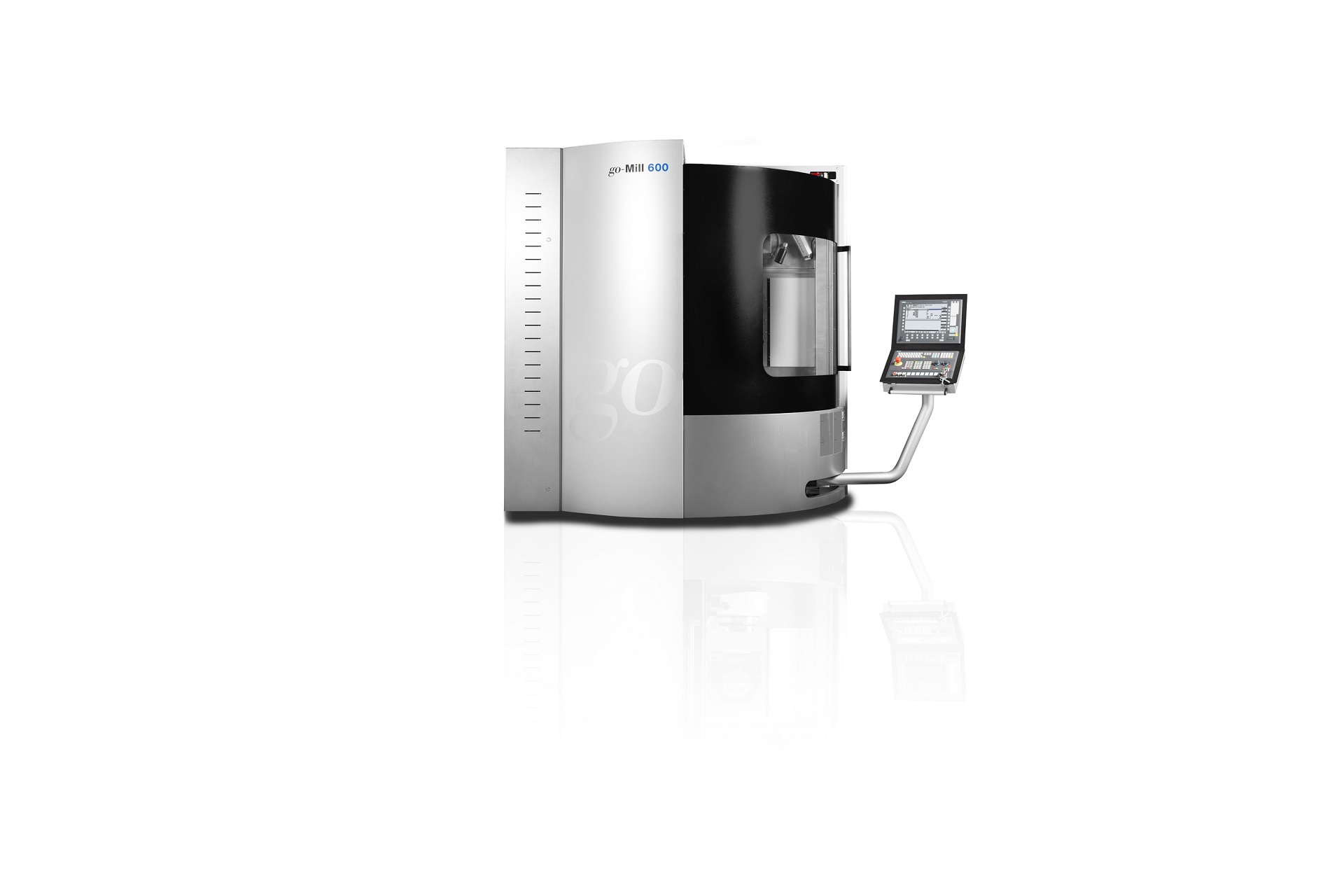

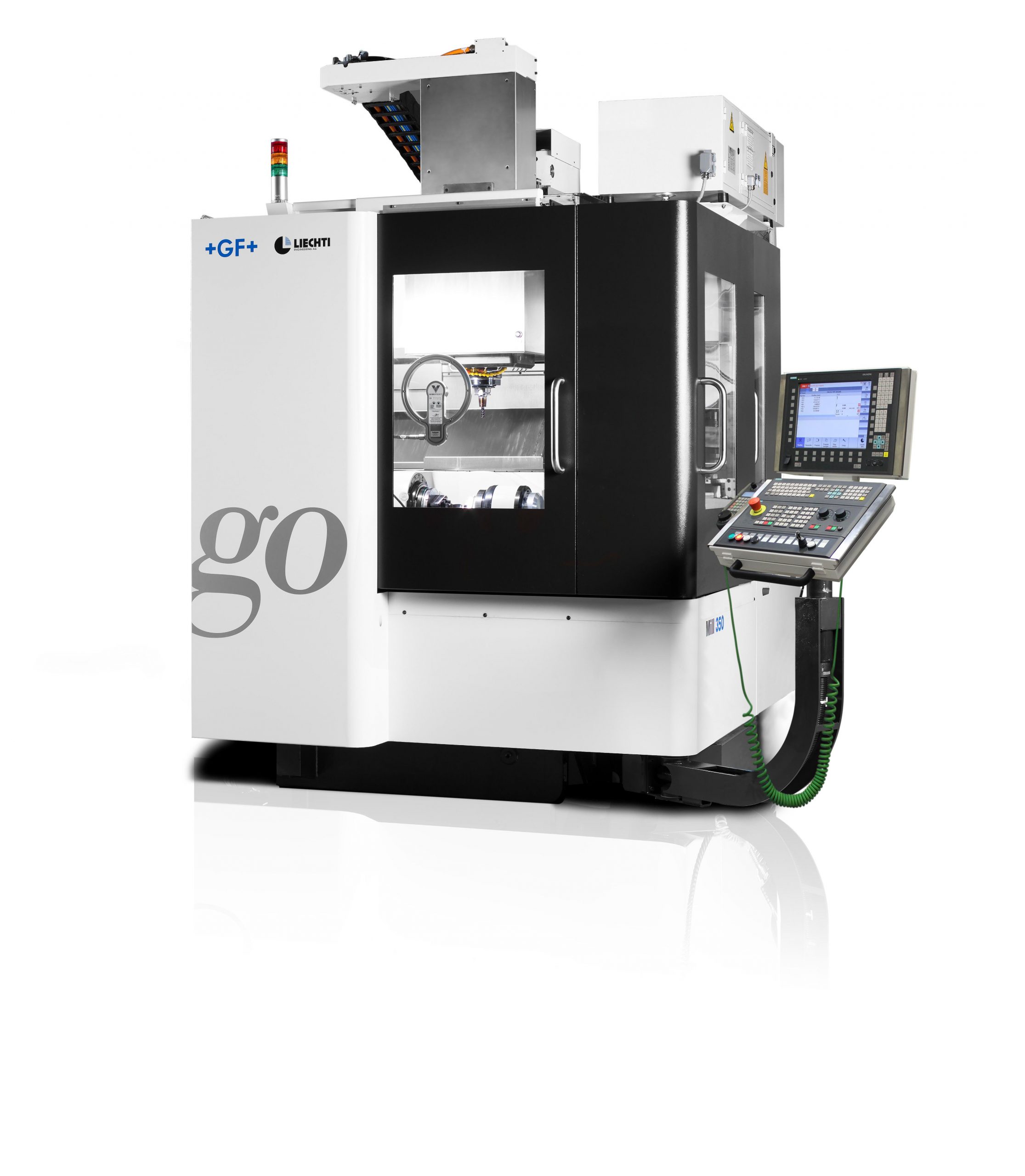

g-Mill/go-Millシリーズは、中短翼、ブリスク加工用5軸制御マシニングセンタです。
本機は、プロペラやタービン、コンプレッサーブレード、インペラ－やブリスクなどのような複雑な形状の粗、仕上げ加工が必要な部品製造に対して強みを発揮します。
DDモーターが回転軸駆動に使用され、バックラッシュを無くし、軸の高加速度と高精度を実現しています。
また、g-Millのコラムは傾斜式構造になっており、チップの排出性が向上するだけでなく、ワークやスピンドルの動きが見やすくなっています。
特徴

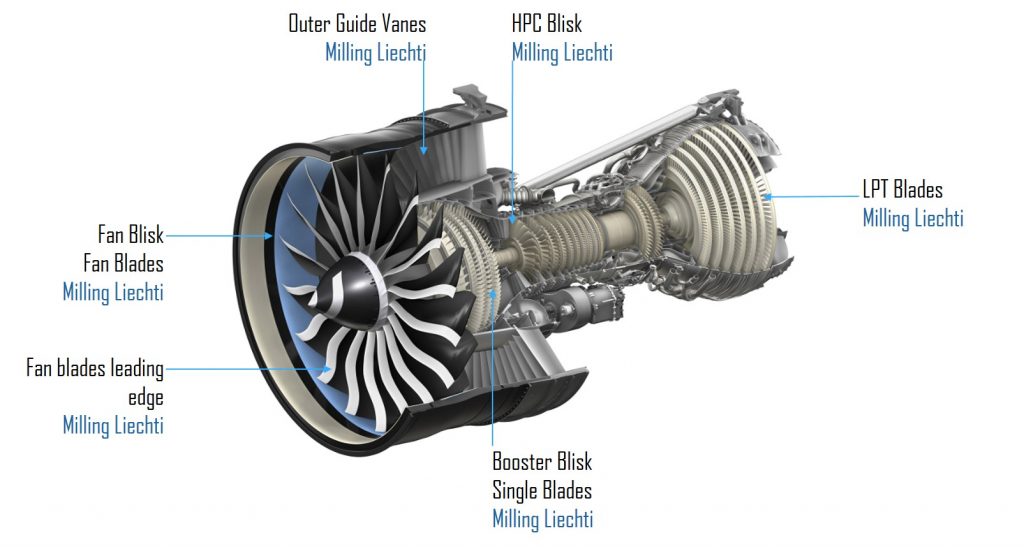

基本コンセプトであるTool Pivot Point ( TPP＝切削工具先端に全制御軸が集中)と,強固な機械剛性による圧倒的高速・高精度加工が、タービン翼・ブリスク分野におけるリヒティーの名を揺るぎないものにしています。

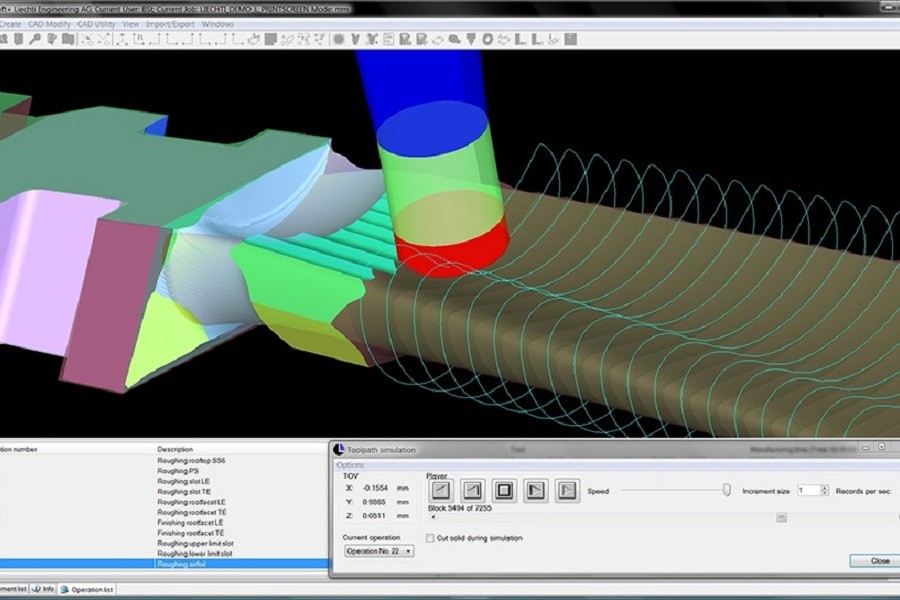

Turbosoft plusはタービンブレード/ブリスク加工専用5軸CAD/CAMソフトウェアです。
加工ワークの効率的なモデリングと加工の為に開発された、対話式の図形志向型パラマトリックソフトウェア製品となっています。
ブリスクは近年ますますコードが広くねじれが強くなっています。

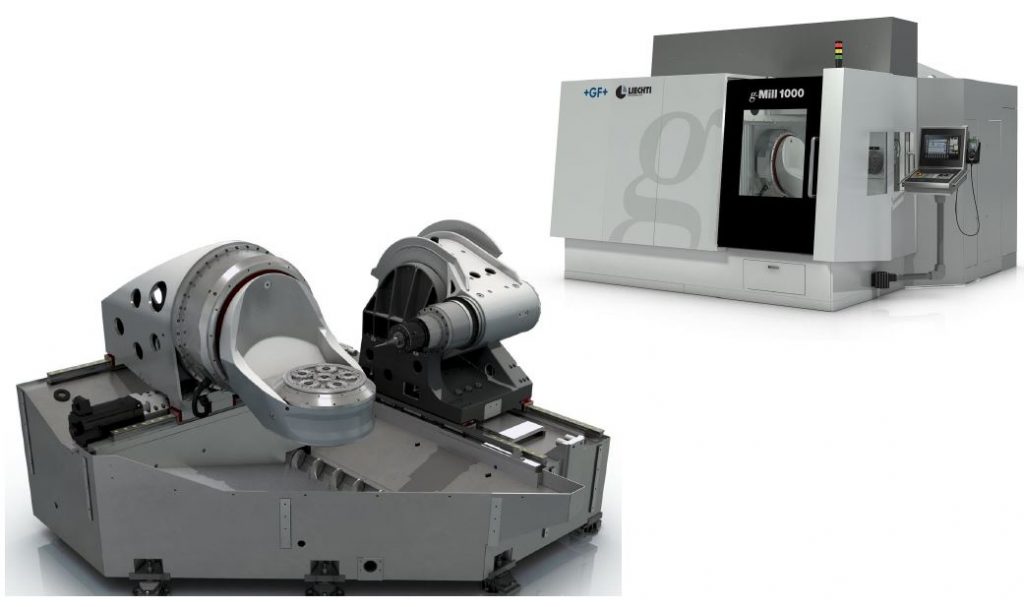

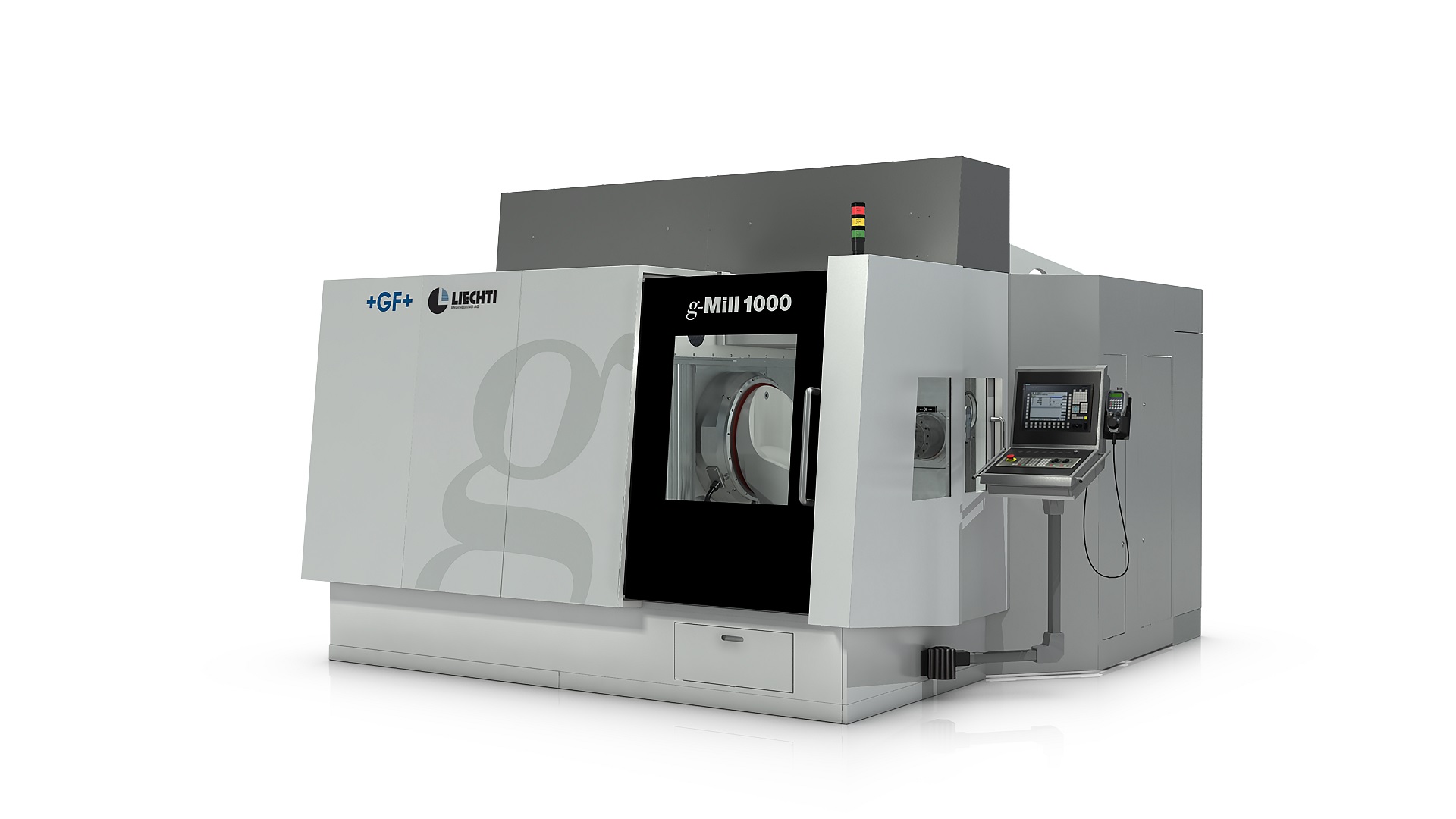

そのようなブリスクにも対応可能なCY軸を搭載した特殊な軸構成のｇ-Mill1000が開発されました。
加工例

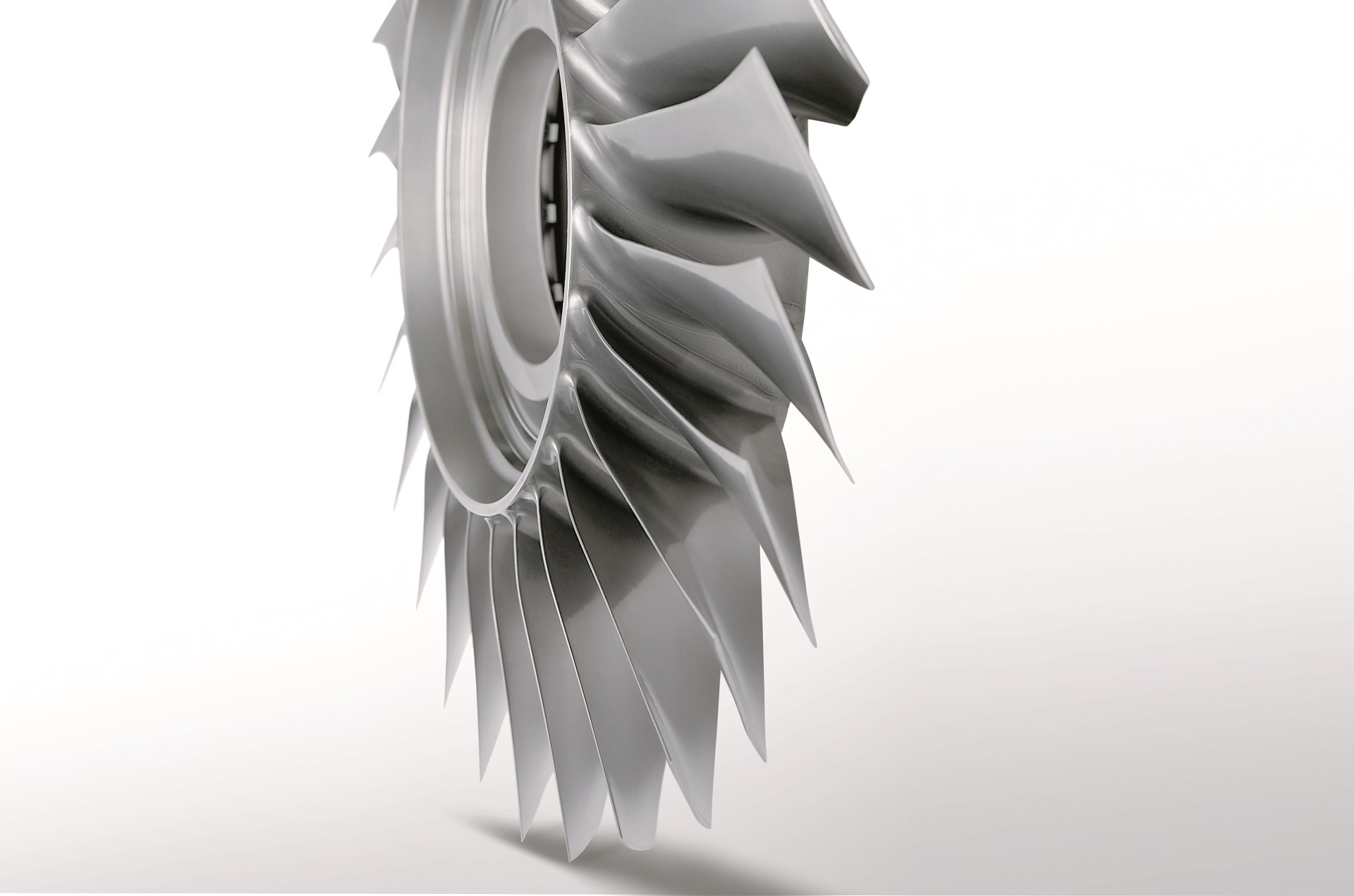

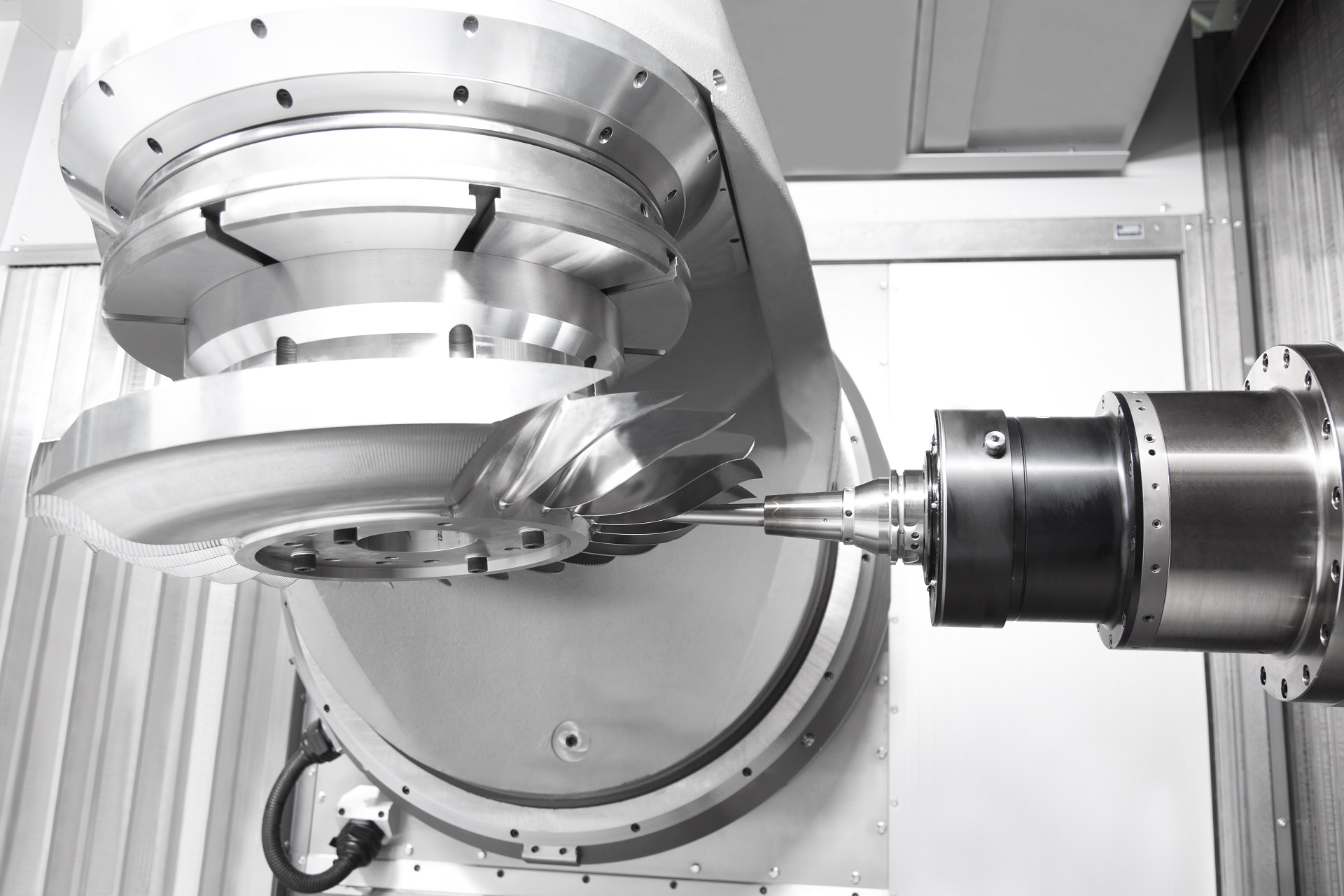

ブリスク/IBR

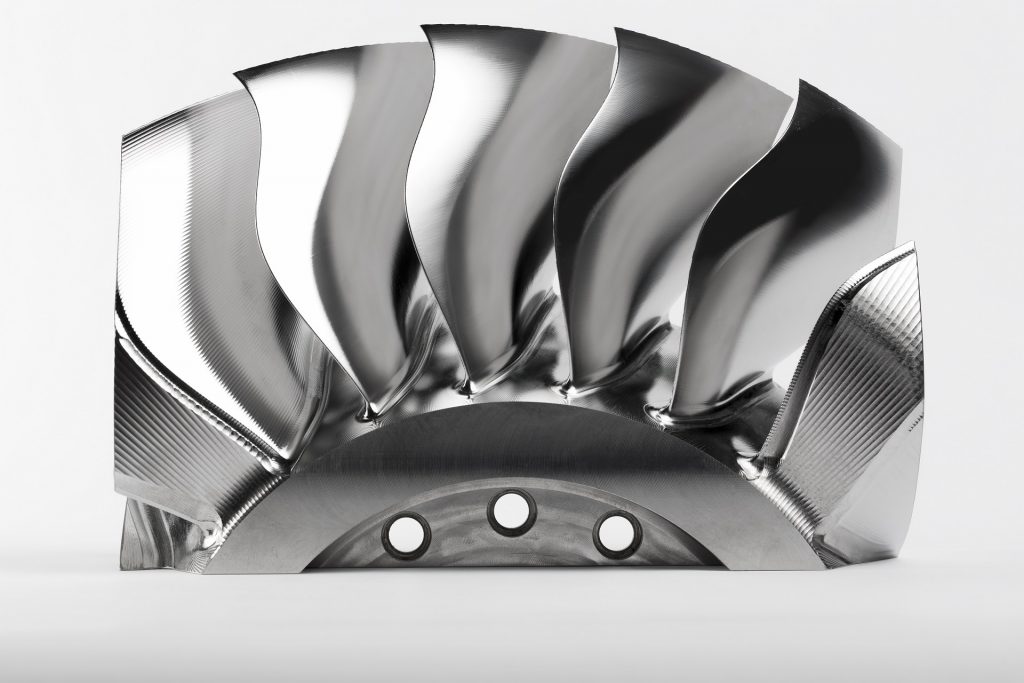

コード幅が広くねじれの大きなブリスクも加工可能です。

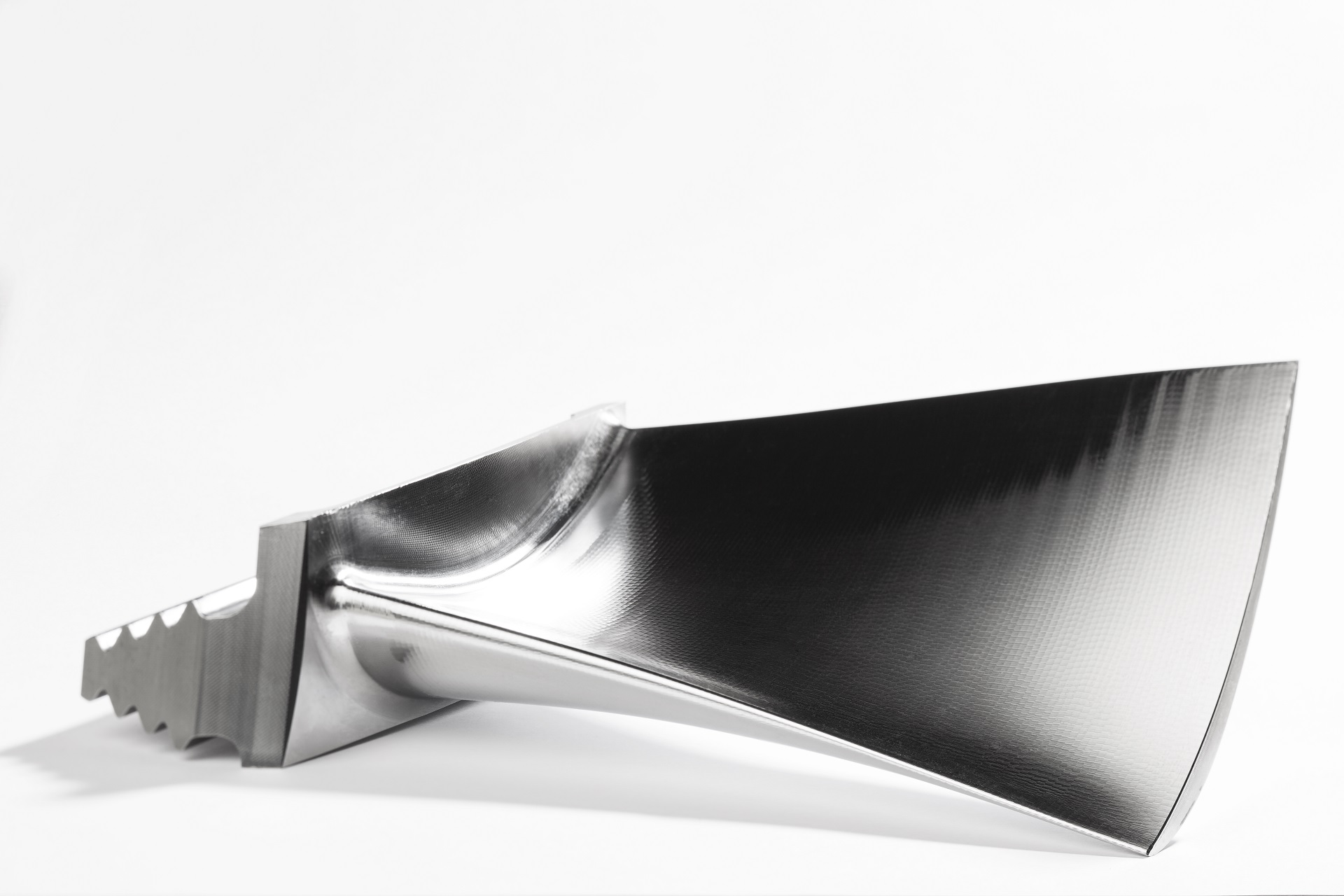

単翼ブレード

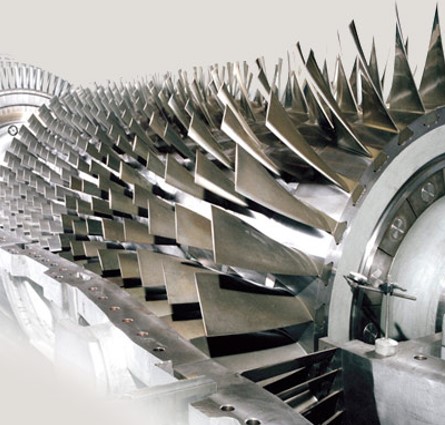

発電用ガスタービン
製品情報
| 製品名 | ブリスク・小型タービンブレード加工用5軸マシニングセンタ |
|---|---|
| 品番 | g-Mill シリーズ, go-millシリーズ |
| カテゴリ | |
| 仕様 | 加工ワーク最大径 850シリーズ：850ｍｍ 1000シリーズ：1000mm 1150シリーズ：1150mm 1350シリーズ：1350ｍｍ スピンドル 18,000 rpm/20,000rpm, 166Nm, 20kW(850,1150,1350シリーズ) 18,000 rpm 118Nm, 25kW(1000シリーズ) ATC収納本数 50,97,144本 HSK-A63/A80(850,1150,1350シリーズ) 70,120本 HSK-A80(1000シリーズ) |
