STEIGERWALD / 150KV60KV電子ビーム溶接機
最大150KVの高電圧電子ビームを安定して照射することができる溶接機です。
高電圧による照射で、入熱による変形を最小限に抑えながら細くて深い溶け込みを得ることが出来ることに加え、ビームが安定している為、ワークピースへのスパイク深さもムラが少なく安定したものが得られます。
さらに、マルチビームテクノロジーで、ひとつのビームで”予熱”・”本溶接”・”化粧溶接”が一度に加工することができます。
アルミや銅、異種金属接合を含む多くの金属溶接に使用可能です。
特徴

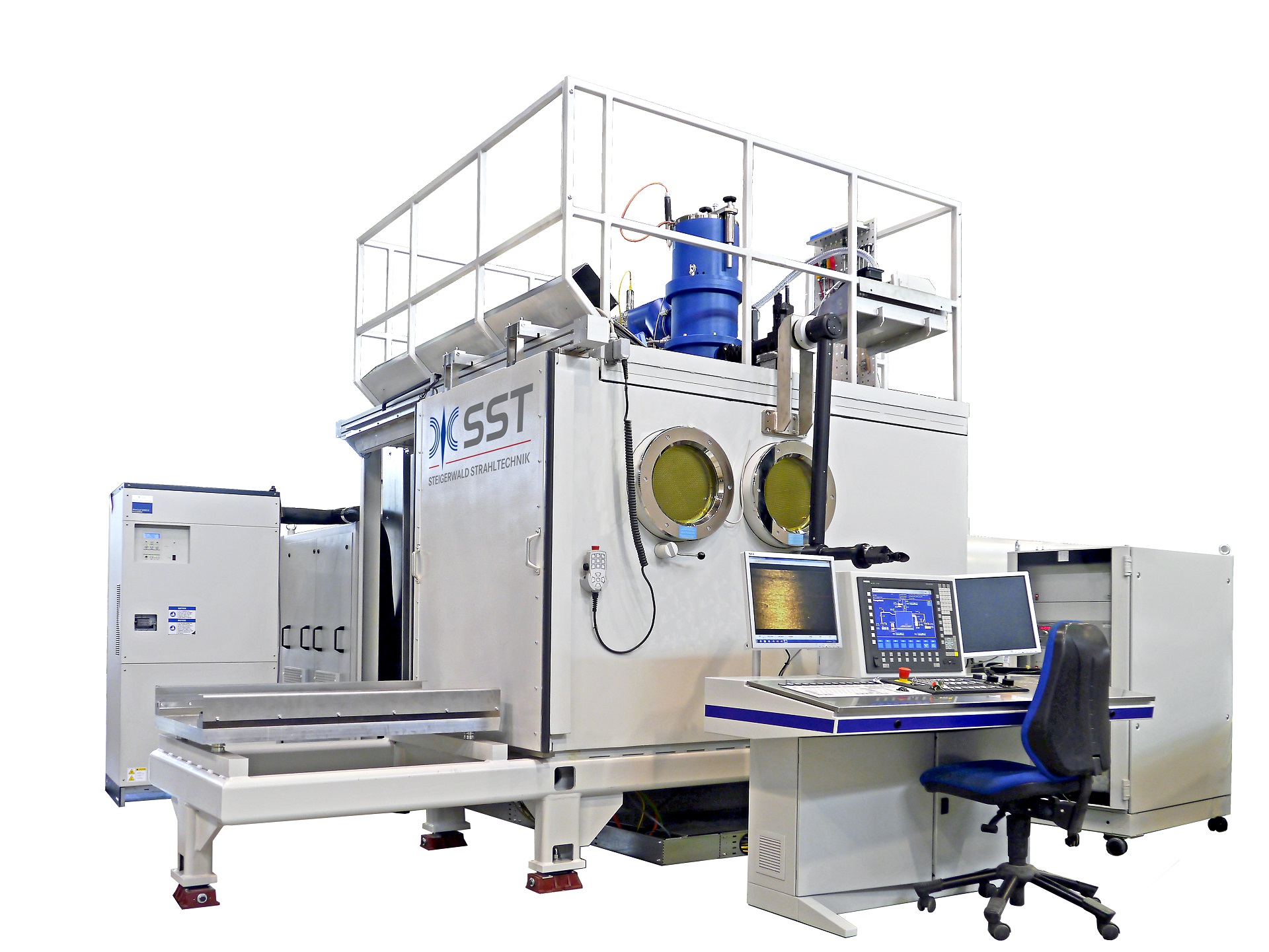

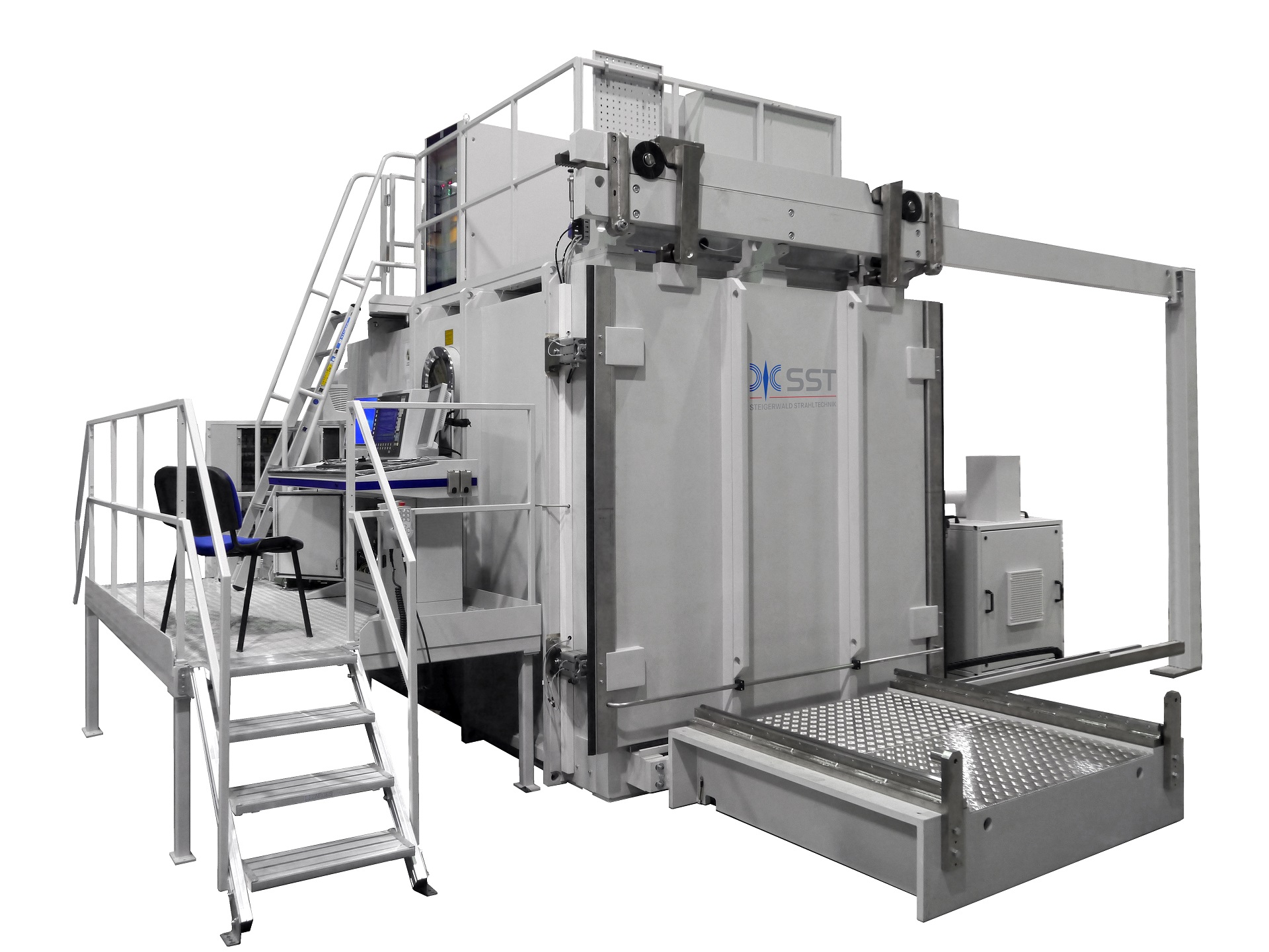

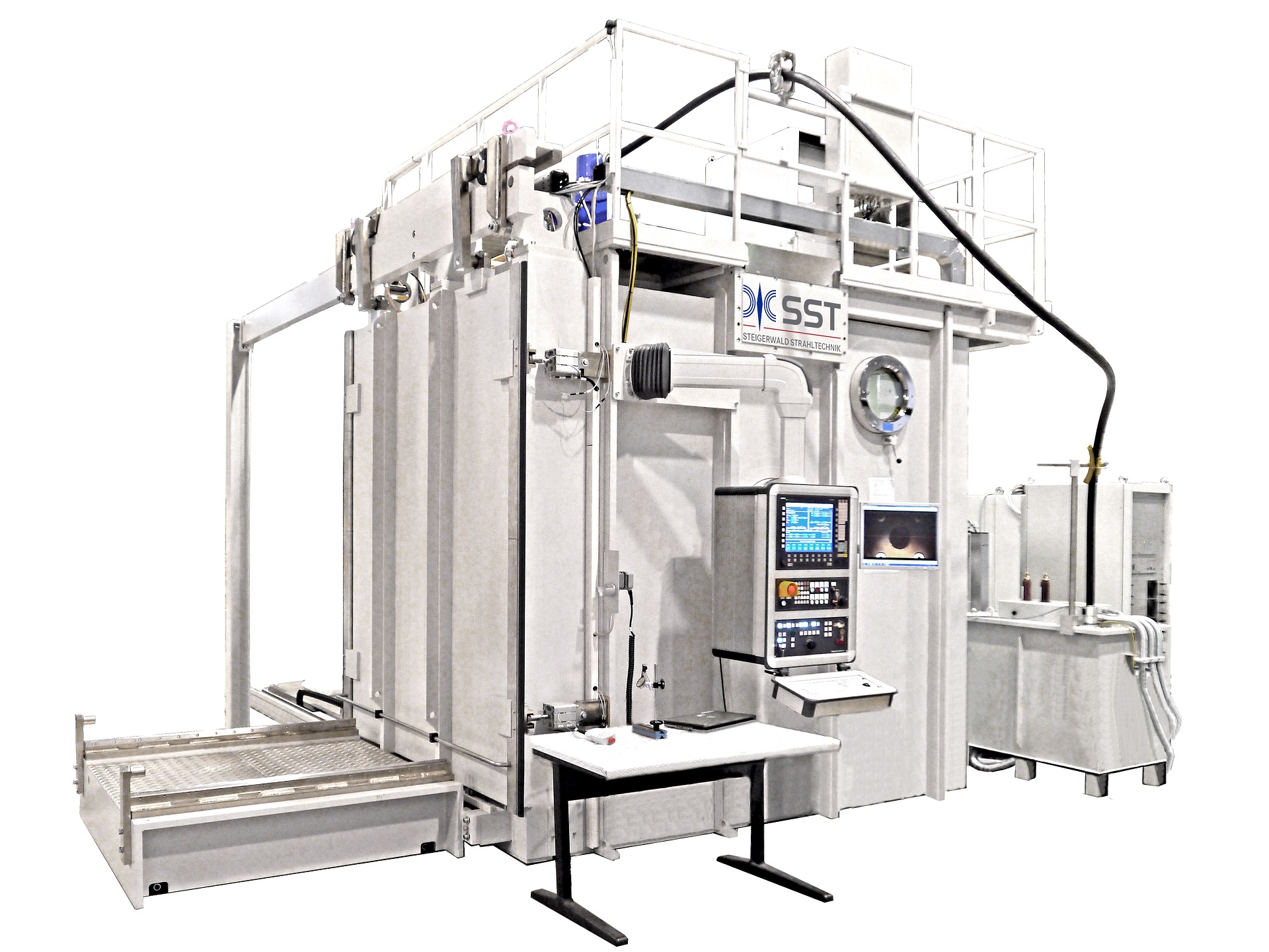

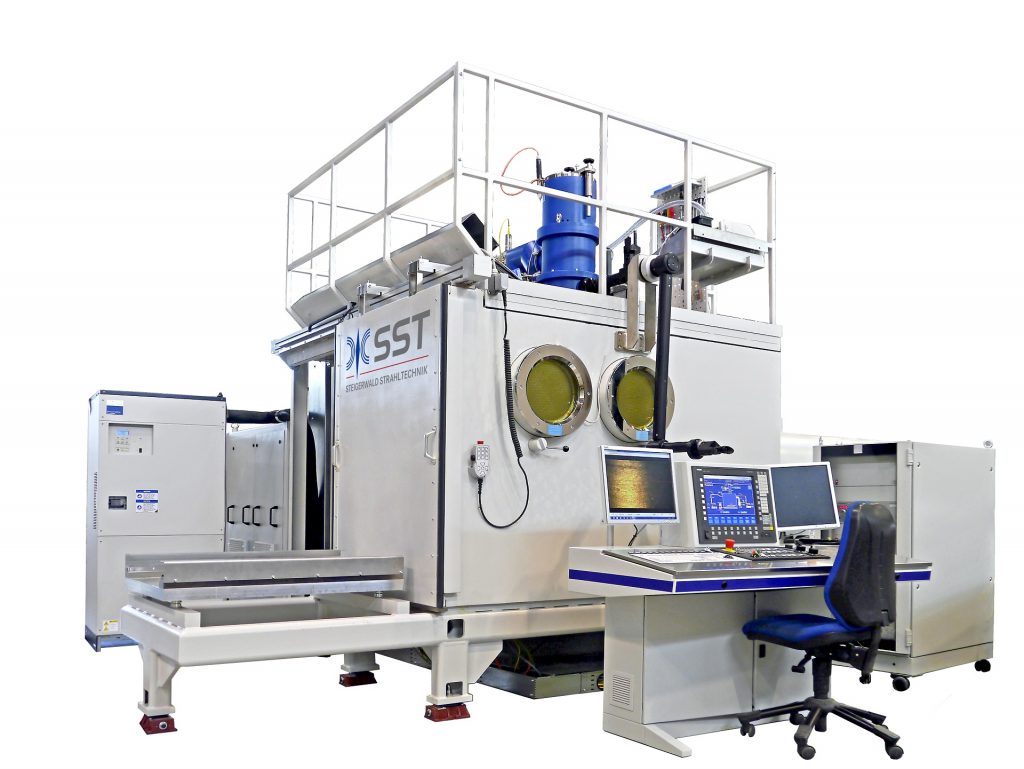

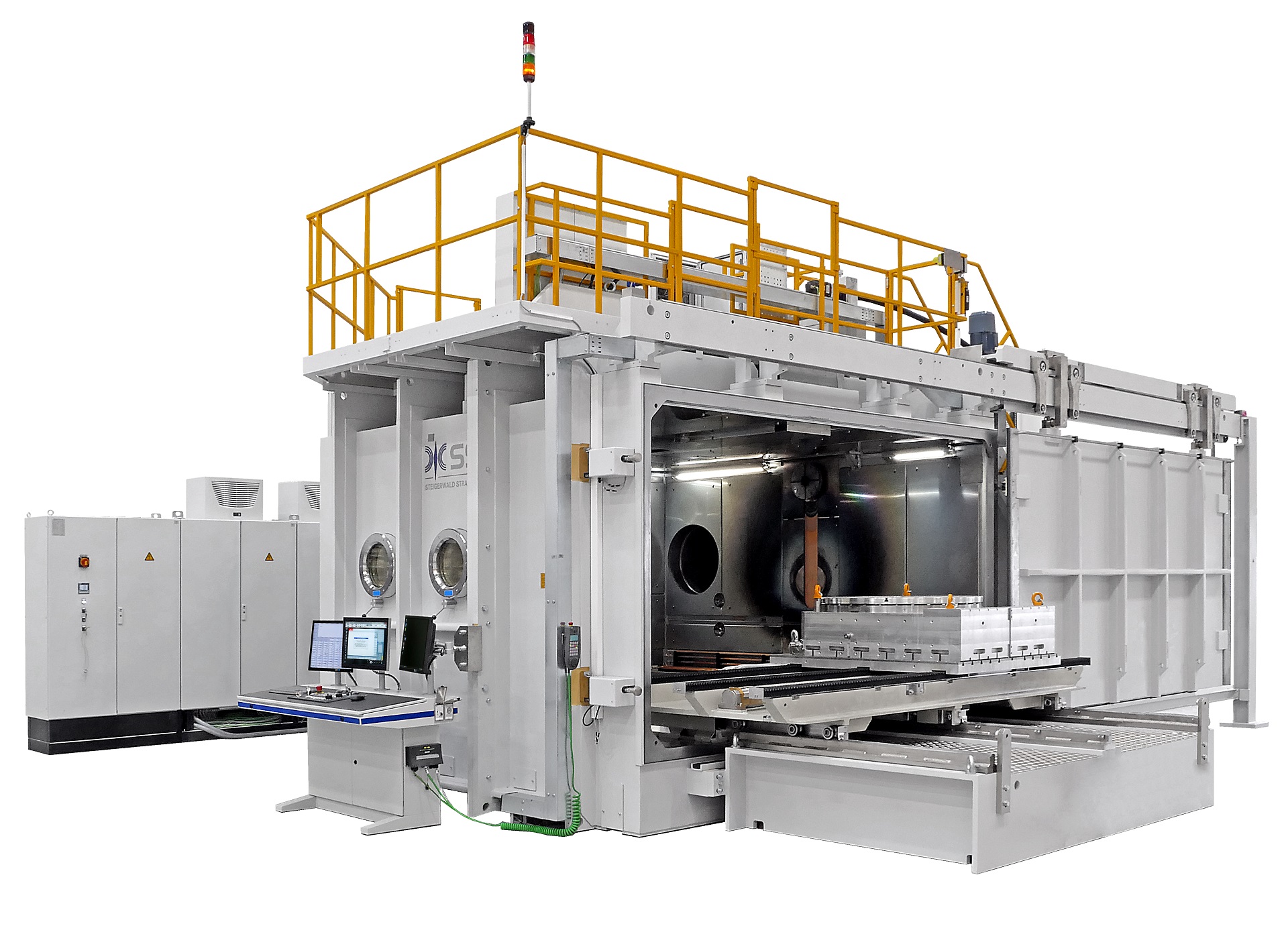

電子ビーム溶接機 EBOCAM
最大150KVの高電圧電子ビーム銃による溶接機です。
真空チャンバーに電子銃が装備されており、チャンバー内に製品をセットして真空中で電子ビーム溶接を行います。
チャンバー内には製品を置く稼動テーブルがあり、その他溶接に必要な治具や機能にて構成されます。
高電圧により深くて細い溶接が可能で、入熱による変形を最小限に抑えます。
アルミや銅、異種金属接合を含む多くの金属溶接に使用できます。

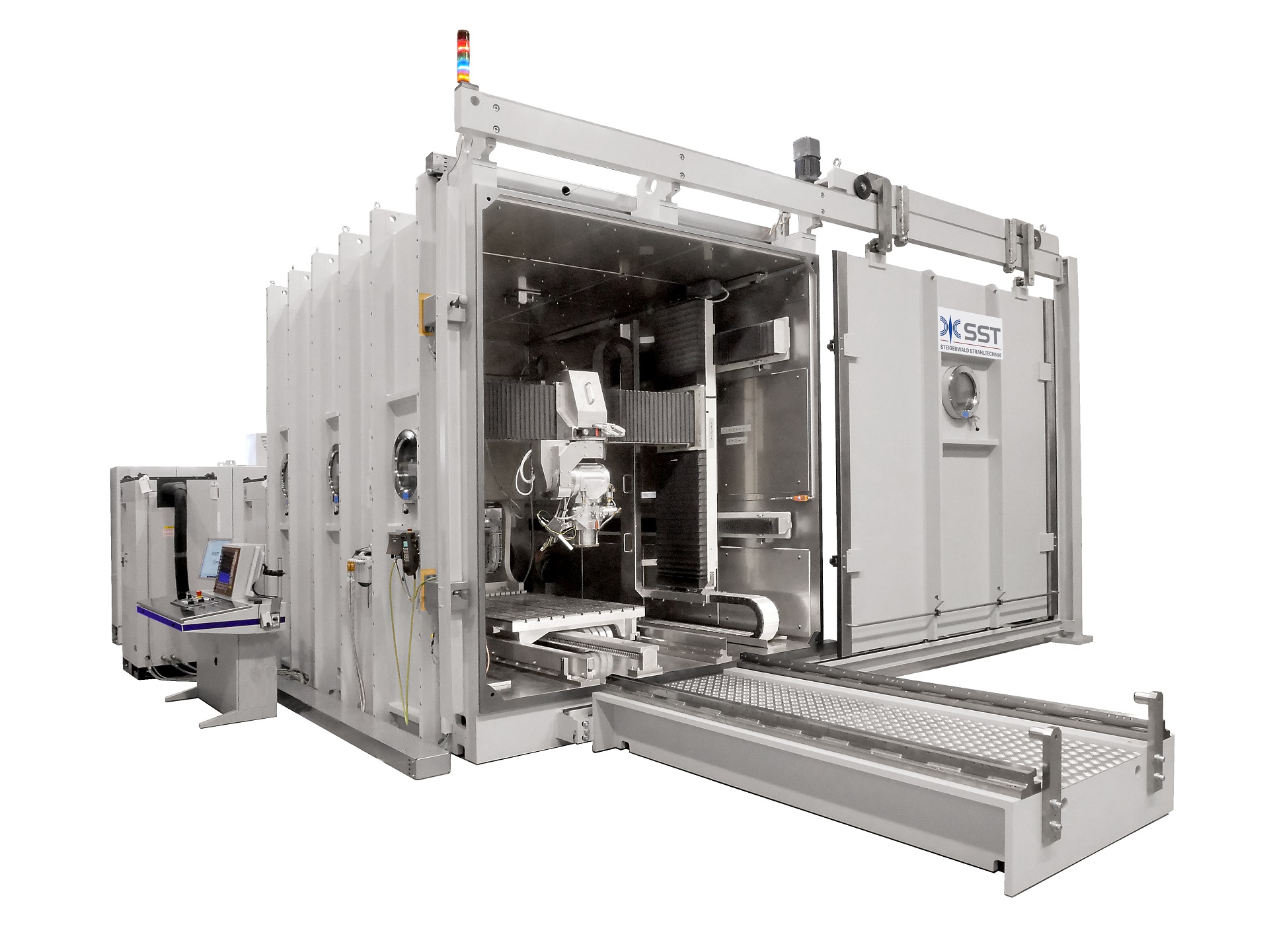

チャンバー内電子銃仕様 溶接機EBOMOVE
真空チャンバーの中に電子銃が装備されており、電子銃は溶接と同時に移動もできます。
電子銃の電圧は60KV仕様です。
電子銃が位置移動出来る為、外付け固定電子銃と比較して、よりコンパクトなチャンバーサイズで長尺ワークへの溶接が可能です。

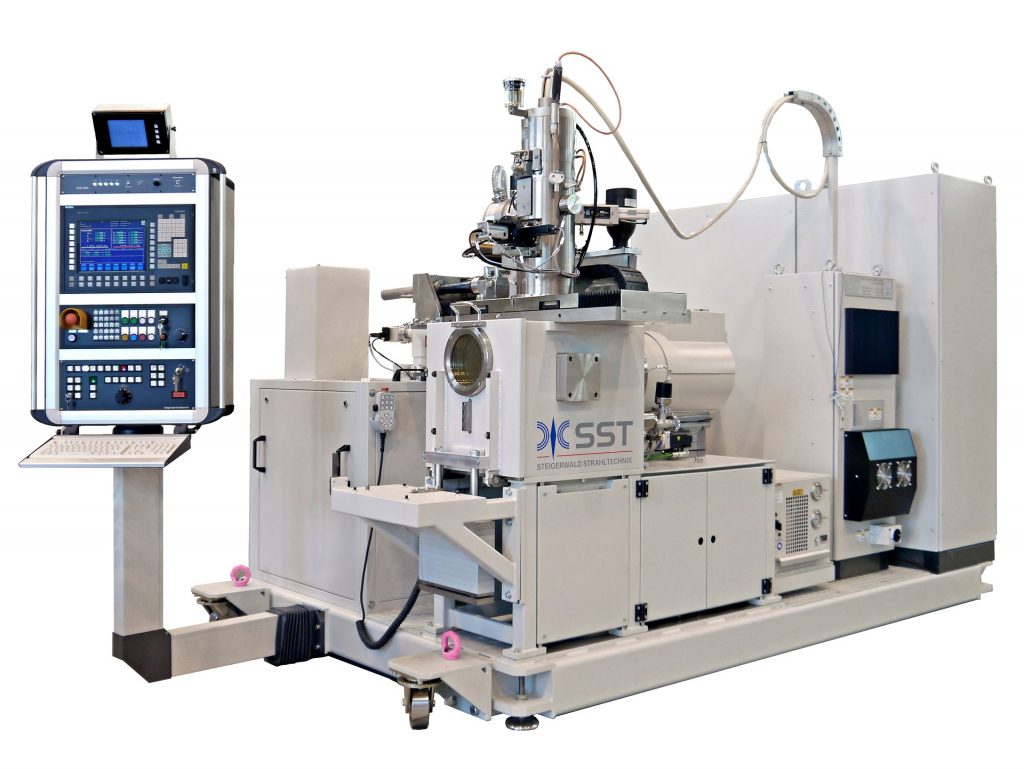

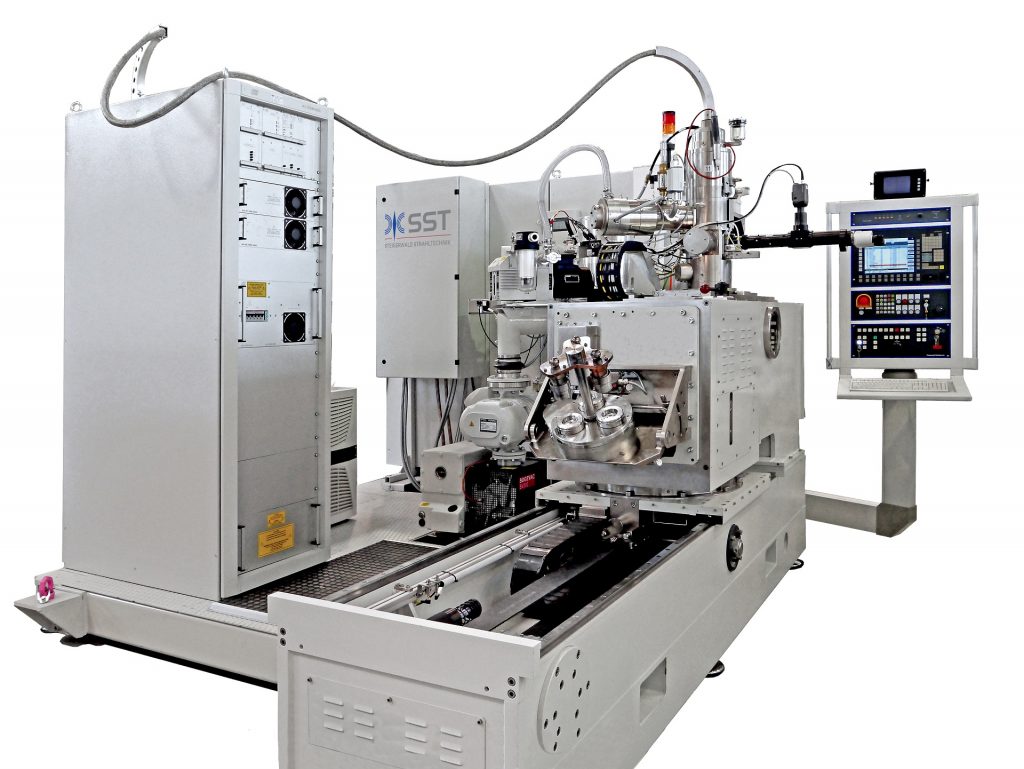

小型チャンバー設備
比較的小さく生産数が多い製品向けでサイクル運転に適したタイプの電子ビーム溶接機です。
真空チャンバーの外側に電子銃が装備されます。
0.5m~1.0m四方の小型のチャンバーで半自動、全自動でのサイクル運転が可能です。
加工例
様々な金属の組み合わせでの溶接実績。

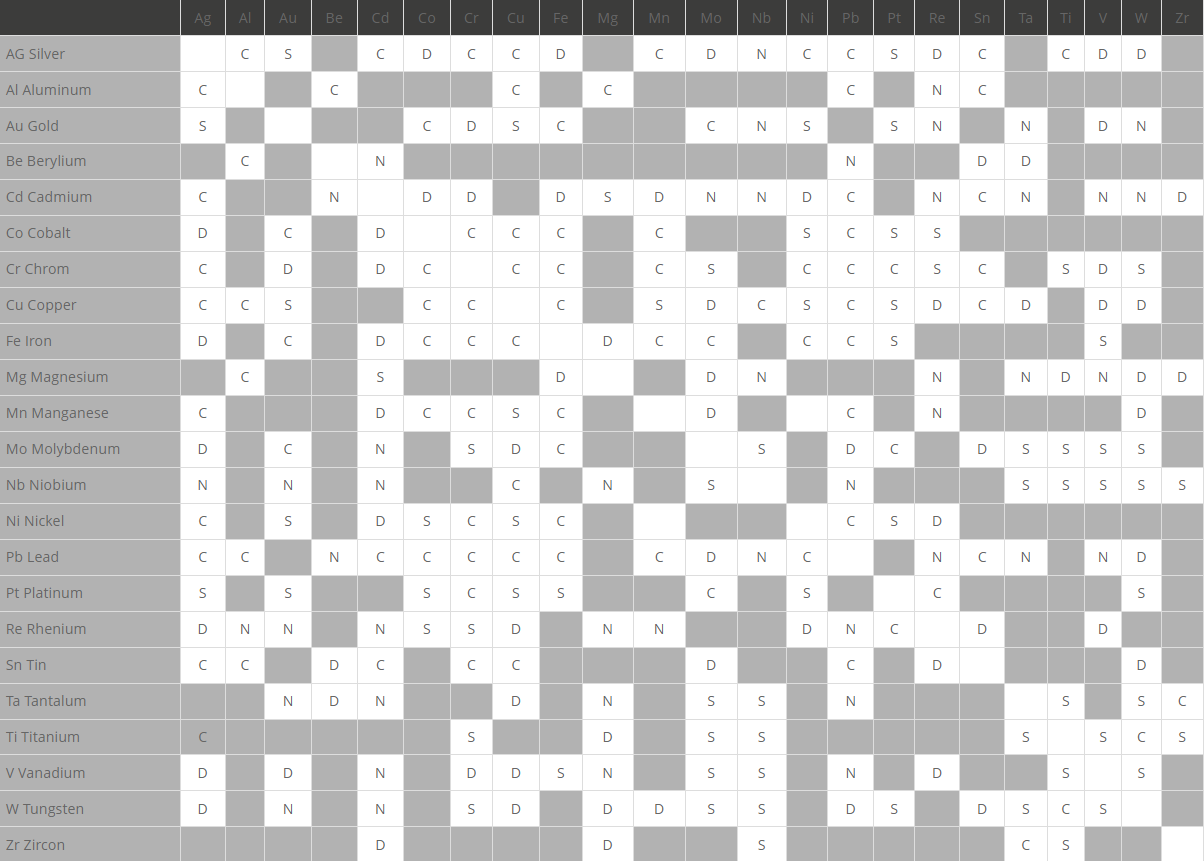

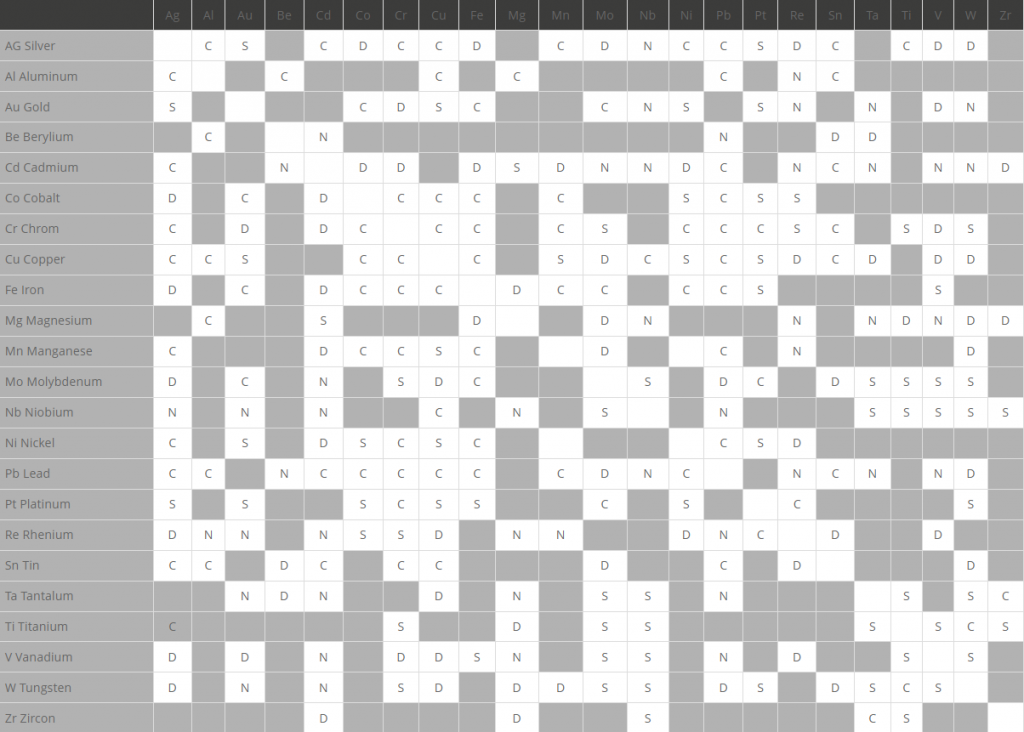

金属別溶接性実績表
空欄=要望実績無し、D = 評価に十分なデータ無し- 検証の上で使用推奨、N = 確認用データ無し- 十分な検証の上での使用を推奨、S = 溶接性確認-要求の多い組合せ、C = 複雑な構造を含む可能性有- 多くの場合許容される組合せ
細く深い溶接が可能: 深さ数ミリの溶接から200ミリを超える溶接まで可能です。

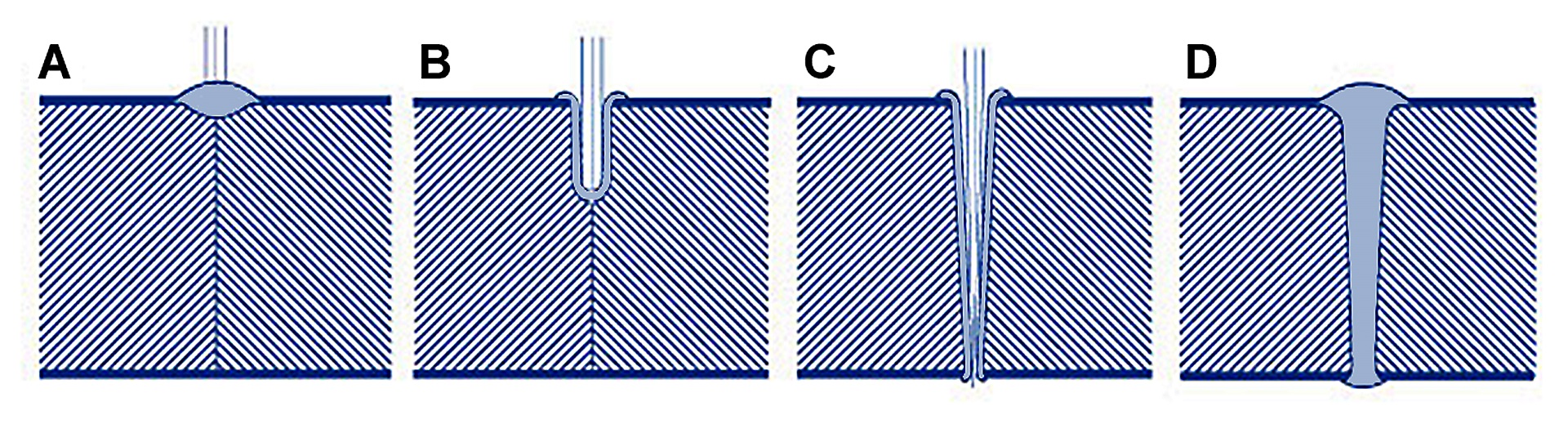

A.ビームスポットの高エネルギーが材料を溶かします
B. 材料が蒸発されます。
C. 蒸発により出来た通路により、更に深くビームが進みます。
D. 材料の移動に伴ない溶けた材料が進行方向から後方へ流れて冷え固まります。
電子ビーム溶接は効率的な溶接で経済的です。
・高効率 ・高速な溶接速度 ・最小の入熱量 ・人による直接的溶接作業無し
・材料の選定範囲が広くなる ・修正作業無しもしくは減少(最小の熱変位) ・生産ラインへの組込み ・高い溶接再現性及び安定性
製品情報
| 製品名 | 150KV60KV電子ビーム溶接機 |
|---|---|
| 品番 | EBOCAM、EBOMOVE、EBOCUBE |
| カテゴリ | |
| 仕様 | 加速電圧：低電圧(~60kV)/高電圧(~150kV) 最大出力：15kW/30kW/60kW アーキング：~60kV : 少ない/~150kV: 少なくする仕様に変更可能*(オプション項目) ビード幅：~60kV: 細い/~150kV: 非常に細い 電子銃の立ち上げ時間：約15分 フィラメント(カソード)タイプ：リボンタイプ(直熱型) 電子銃の真空引き時間：5 x10⁻⁵ mbar・・・約5分 電子銃のビーム偏向角度：最大±５° 非点収差補正(スティグメーター)機能標準装備(自動調整の場合はオプション) ビームアライメント調整機能搭載(自動調整の場合はオプション) 15種類のオシレーション波形あり シームトラッキング機能・溶接位置の自動検出機能 |
