WENZEL / 非接触三次元測定機

操作方法が非常に簡単であり、測定対象物をクランプし、ボタンさえ押せば非接触による測定は開始されます。
光学式センサーは複雑な幾何学形状の部品の測定可能にし、ゲージに依る多点測定に取って変わるソリューションです。
複雑な形状を測定できるよう、5軸同時動作が可能となっており、接触式測定機と比較して、測定時間は大幅に短縮できる測定設備です。

特徴

CORE-D

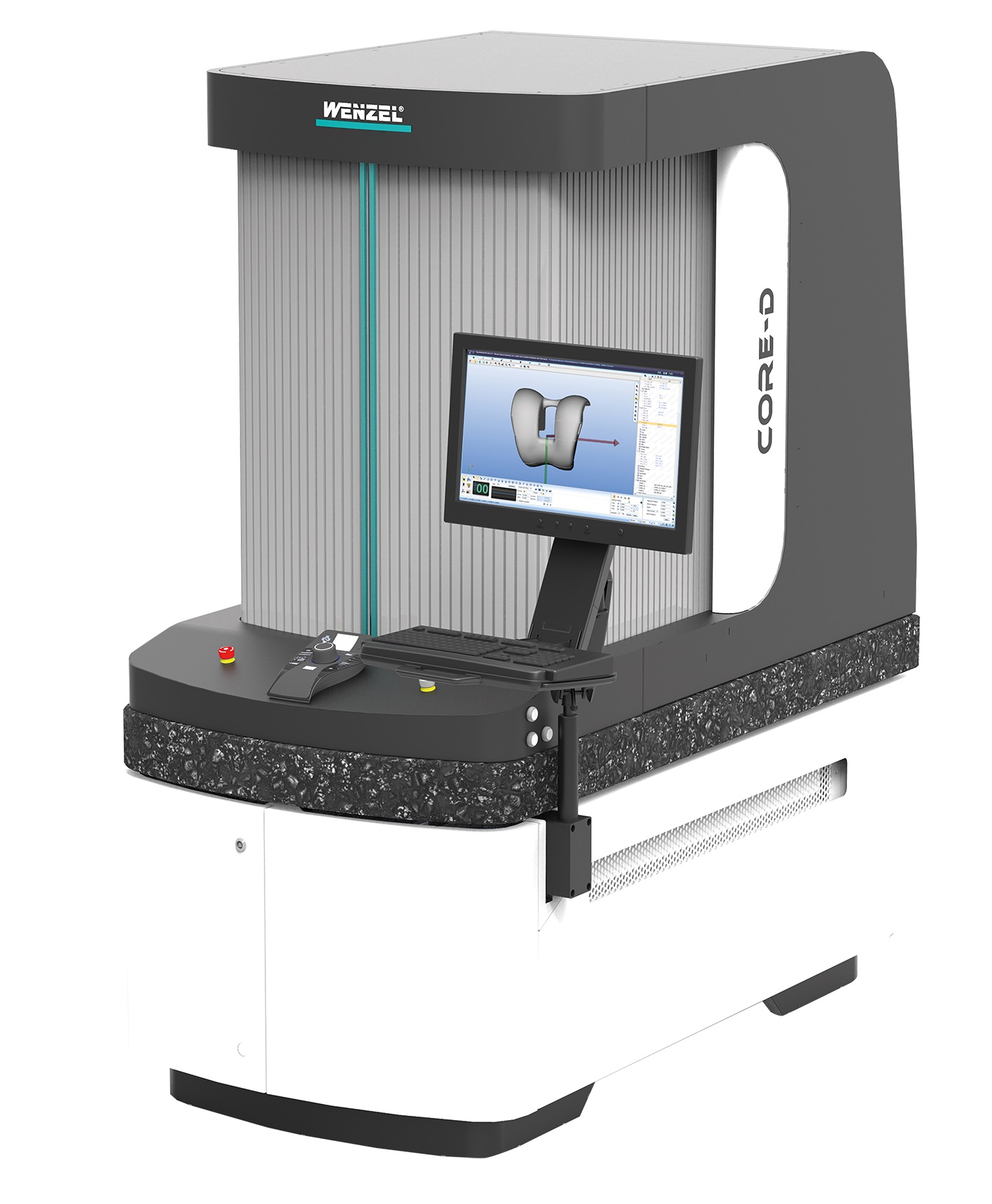

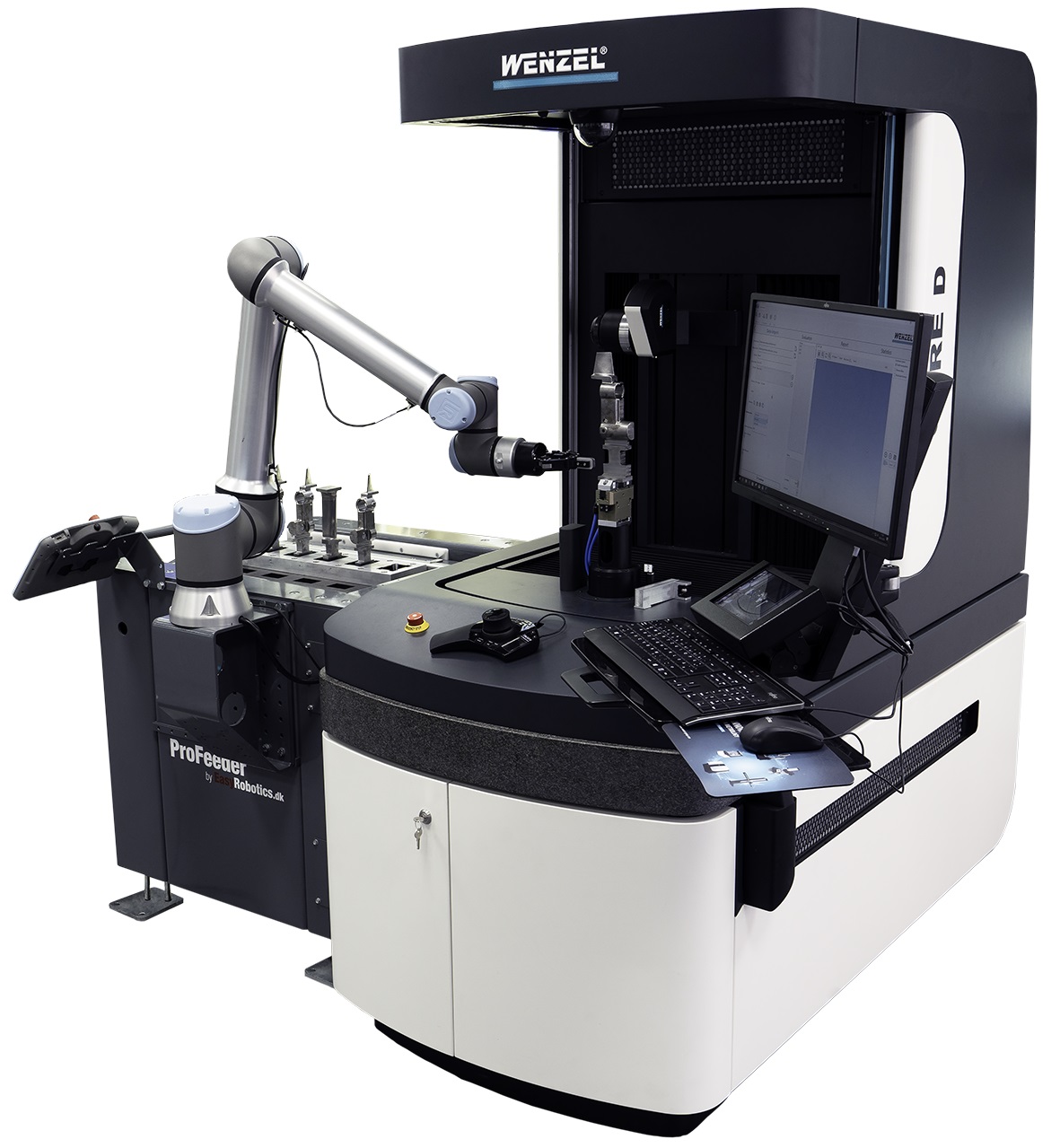

CORE-Dは、5軸の非接触三次元測定機です。
一般的な接触式三次元測定機の4倍近い速度で測定ができ、光学式が苦手とする反射率が高い表面であっても、塗布することなく形状を計測することができます。
小型のタービンブレード、医療用インプラント、または反射面と鋭いエッジなどの特性もつ部品の測定に最適です。

製品情報

製品名	非接触三次元測定機
品番	COREシリーズ
カテゴリ	精密測定機器航空宇宙・発電
仕様	測定範囲：X / Y / Z | 300 / 200 / 450 mm ヘッド回転角度範囲：　180度(連続) 重量：＜1000Kg 寸法：奥行/ 幅/ 高さ　|　1800 / 950 / 2100 mm ロータリーテーブル移動範囲：360度 加速度：最大4500mm/s² 速度：最大750mm/s 回転速度：360°/s 測定精度(MPEp)：±4um to nominal - 8um 測定精度(MPEe)：±(9um + L/350mm)um
メーカー情報	メーカー名 WENZELこのメーカーの製品一覧 メーカー概要 WENZEL社は、接触式および光学センサーを備えた座標測定機、マルチセンサーシステム、光学高速スキャン、コンピューター断層撮影ベースの3D X線測定技術(CT)を得意とするドイツの測定機器メーカーです。 検査室のみならず、製造工程に直接フィードバックをもたらすべく、製造現場でも活用されています。 ハードウェアとしての測定機に加え、計測統合ソフトウェアWM|Quartisも提供しています。 このソフトウェアは、多くの業界で部品の測定と分析に広く使用されており、自動車、航空宇宙および防衛、機械製造、樹脂および医療機器のなどの様々な工業分野で使用されています。
