WEINGÄRTNER / 大型スクリュー加工機
射出成型機や掘削機等の大型スクリューの加工に特化した専用設備です。
高効率で量産に適したワーリング加工という工法によりネジ研削やネジ切りフライスからの変更で最大75%の生産時間の短縮事例もあります。
自動もしくはマニュアルで加工ヘッドユニットの載せ替えが可能でミリング加工、ピーリング加工、研削、ホブ、ボーリング等様々な加工でフレキシビリティ性も兼ね備えています。
更には、スクリュー専用のCAD/CAMソフトが貴社の生産性向上に大きく寄与します。
特徴
クランプシステム
加工位置近くでクランプする事により、剛性が強く２つのヘッドで同時に加工をする事も可能です。

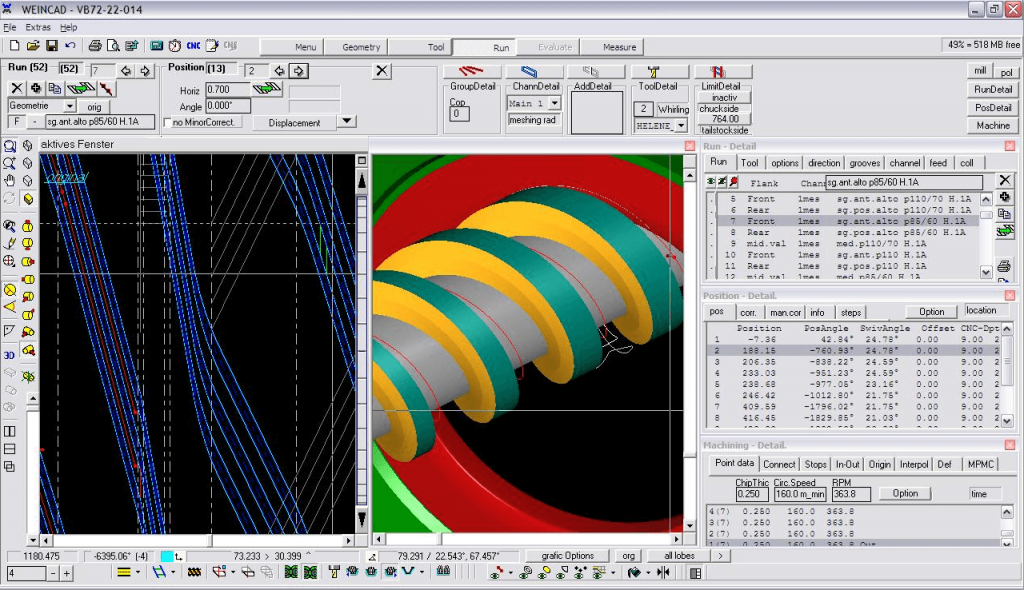

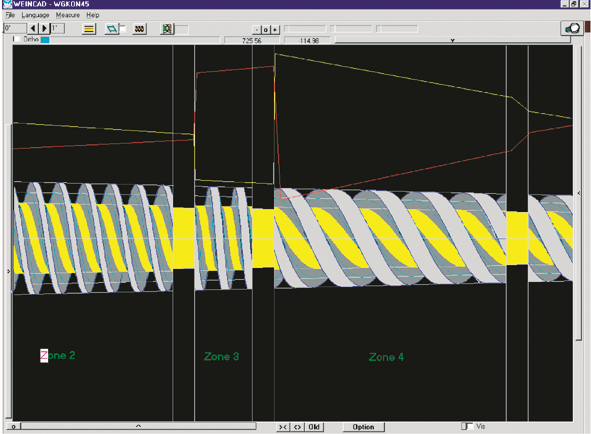

Wein CAD
スクリュー加工専用 CAD/CAMソフトウエア ”Wein CAD” はスクリュー加工に特化している為様々な形状の加工へ強みになります。

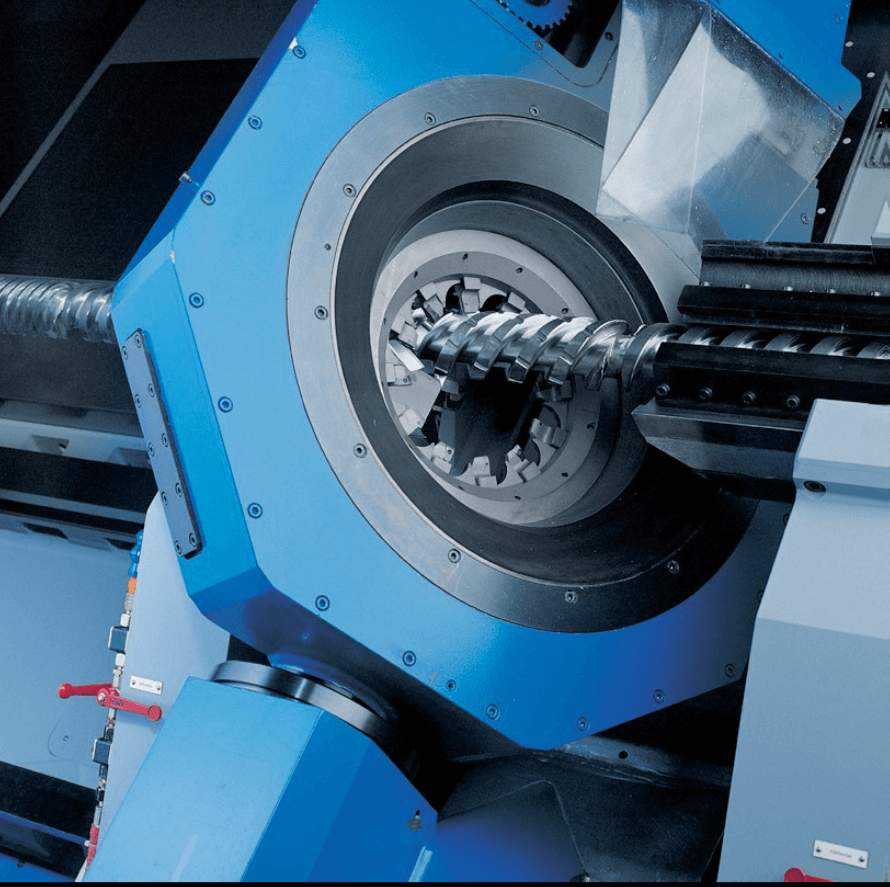

ワーリング加工
ワーリングは標準的なスクリュー形状を最も高速にかつ経済的に加工する工法です。
また、押出スクリュー等の深く狭い溝を切削する場合にも有効な技術です。
複雑な形状の加工にはミーリングヘッドで対応できます。
PickUpは加工ヘッドを自動で交換できます。
加工例

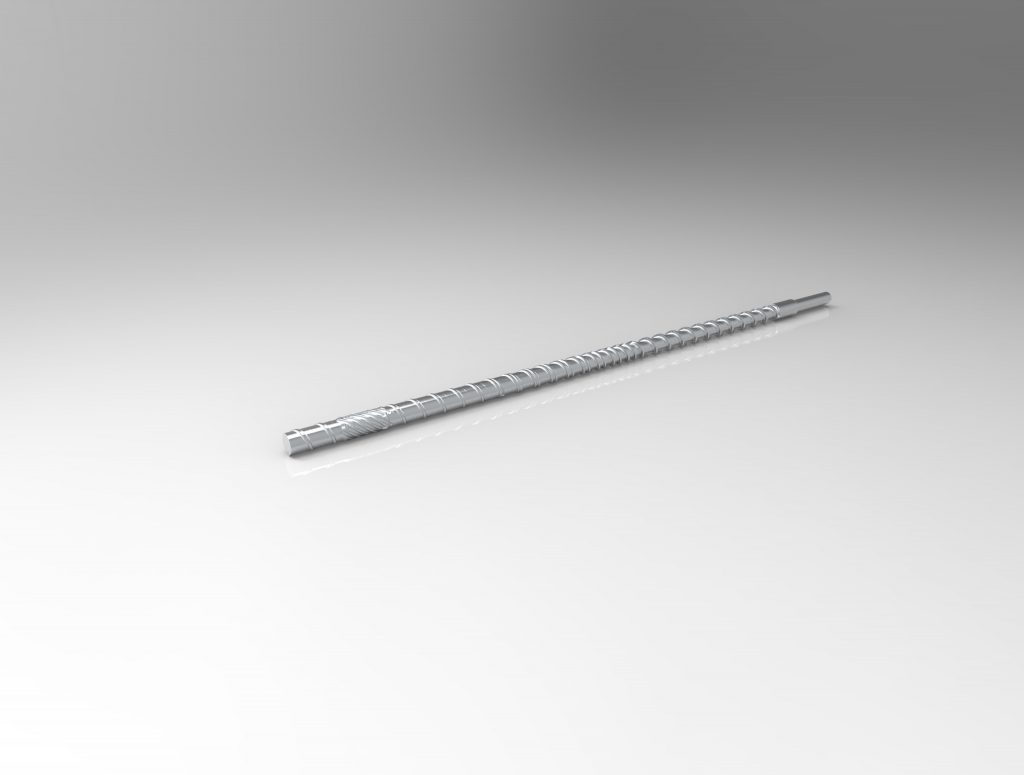

シングルスクリュー

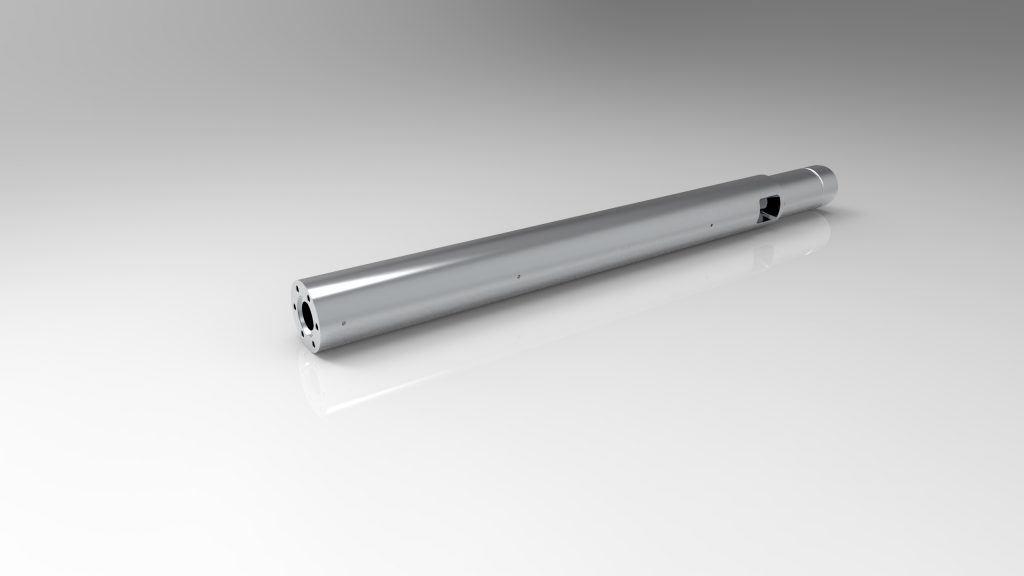

シリンダー

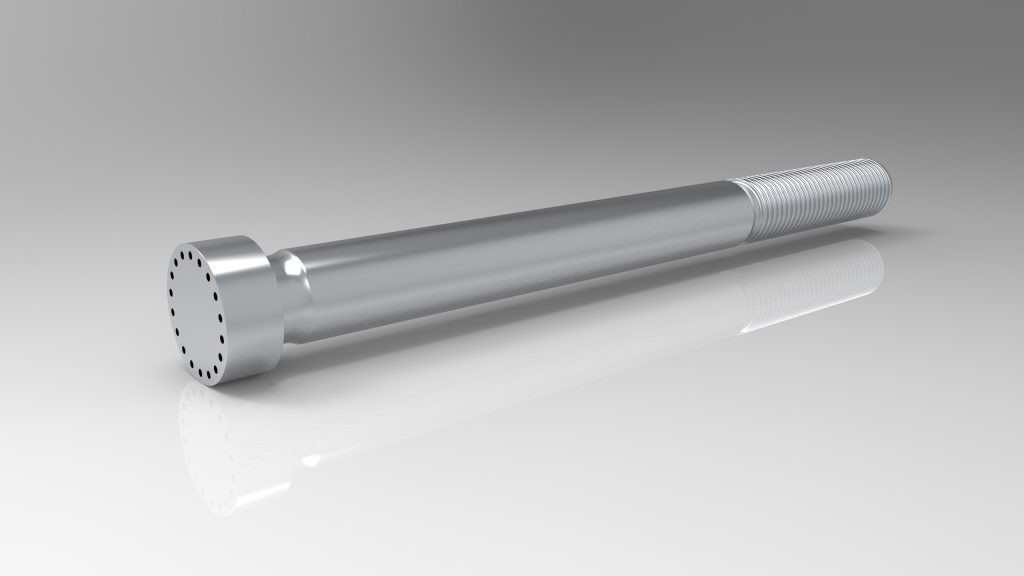

タイロッド
製品情報
| 製品名 | 大型スクリュー加工機 |
|---|---|
| 品番 | Pick Up400, Pick Up600 |
| カテゴリ | |
| 仕様 | Pick Up: 400, 600 ワーク最大直径(mm)：160, 400 芯間(mm)：1000~6000, 1000~9000 ワーク最大重量(ton)：1.2t , 10t ※他サイズ 小径、大径、長尺にも別途対応可能。御相談下さい。 |
