【アプリケーション】
・鉄道車両や客席のパネル(アルミニウム)。
・エアクラフト胴体や航空電子工学の開発。
・トラックボディー、トレーラーやスペースフレーム。
・ヒートシンク、エレクトロ二クス全般。
・ボート、船に使用されるパネル。
・フラット形状や円形状のフェールタンク、大きな液体コンテナ。
・アルミニウム製の橋梁部品、建築景観製品やフレーム。
・パイプラインや熱交換機。
・電気モーターハウジング。

特徴

テーブル型フリクションステアーウェルディング

テーブル型フリクションステアーウェルディングマシンは主に教育機関や研究所にて使用され、比較的小さい構成部品や板厚の薄い部品の接合に使用されます。
代表例として、油圧シリンダー、サスペンションダンパーや熱交換器など。

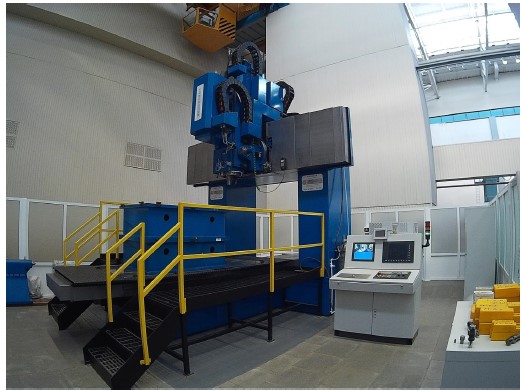

ガントリー固定・テーブル移動型フリクションステアーウェルディング

テーブル移動型フリクションステアーウェルディングマシンは広範囲に渡る開発業務に使用されますが、主にはエアロスペースセクターで活躍できます。
フリクションステアーウェルディングにより伸張力の影響が無く、 構成部品の板厚を減らすことが可能です。

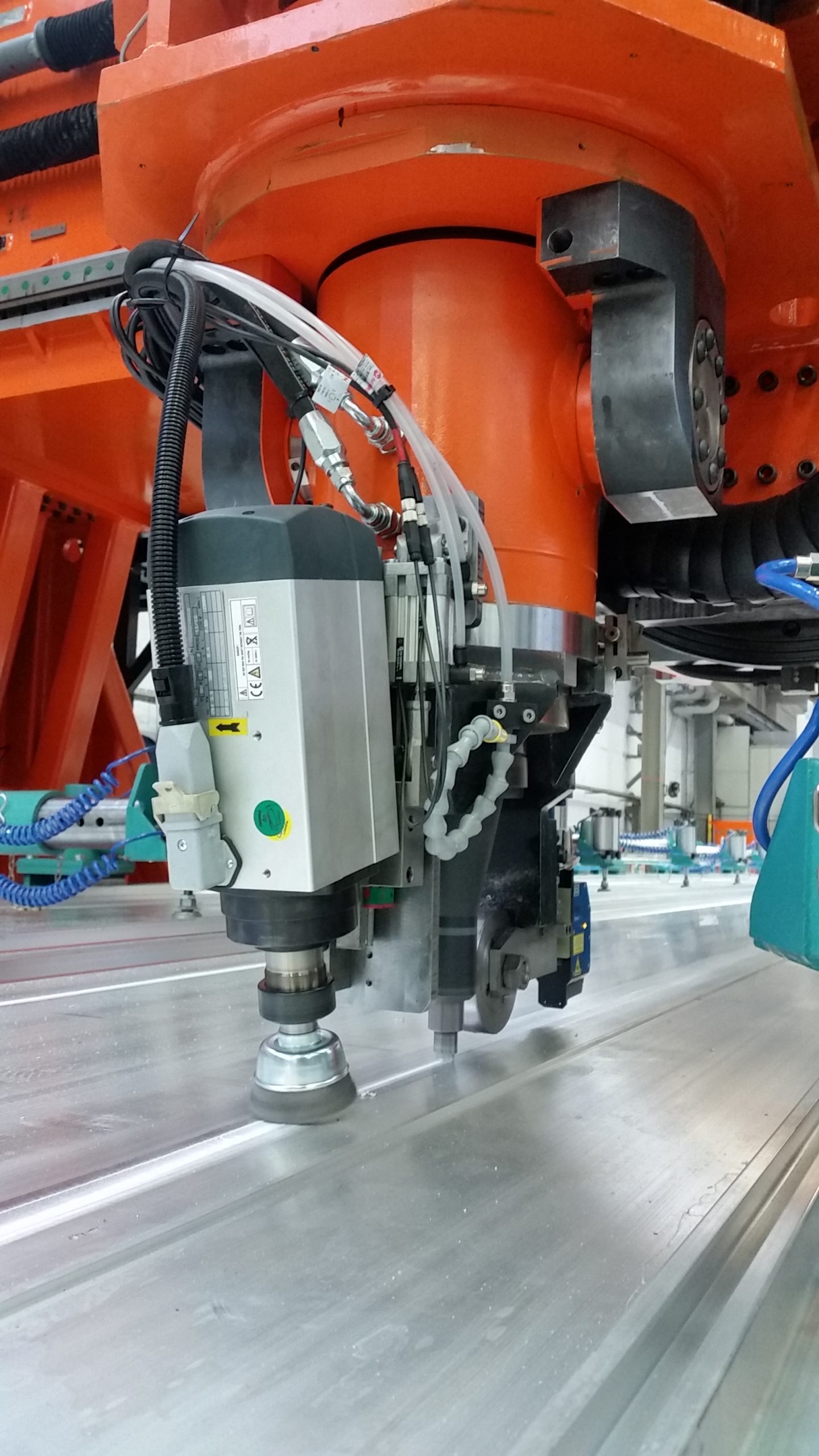

ヘビーガントリー移動型フリクションステアーウェルディング

ヘビーガントリー移動型フリクションステアーウェルディングマシンは鉄道車両ボディー製造に使用されます。
30mx4mガントリーマシンを使用して高速車両のフロア、サイドウォールやエンドウォールパネルを製造します。
ヘビーガントリーモデルは大きい部品のセクション接合にも使用されます。

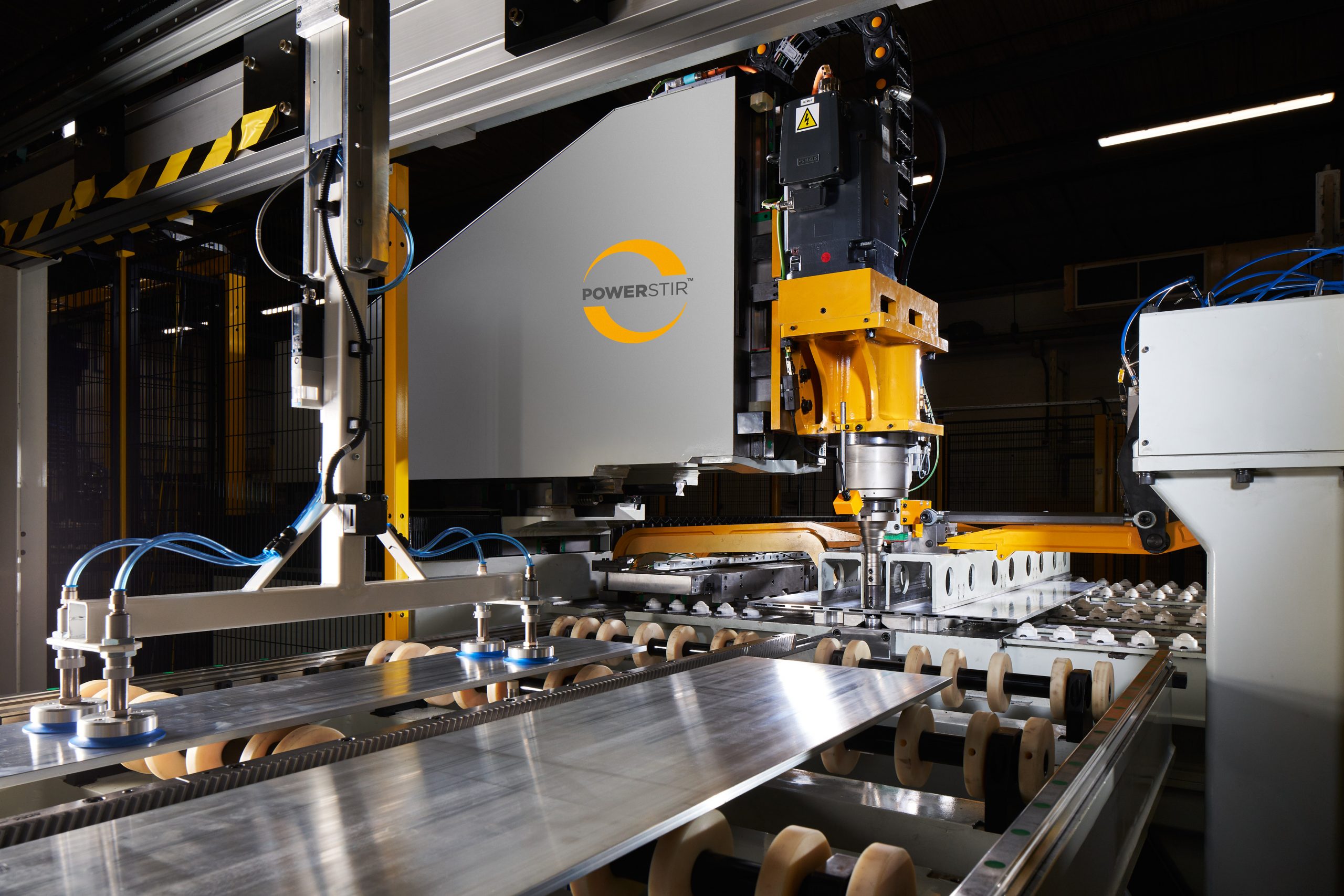

オートモティブFSWマシン

パワーステア―オートモティブレンジは、とりわけBEVとPHEVの構成部品製造向けに使用されます。

CNCコントロール
全CNC制御、アドバンスドタッチスクリーンインターフェース、データ収集と溶接モニタリングシステム。

プロダクションモニタリング
オペレーターは溶接に関しての制御の種類を選択することが出来ます – ポジション、圧力や高さ。
オプショナルカメラ – 溶接部周辺が安全な環境であるかを監視するモニタリング。

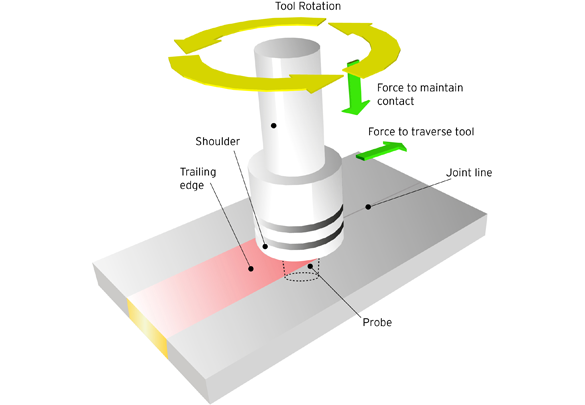

フォースコントロール
継続した走査モニタリングはフリクションステア―ウェルディングの重要項目です。溶接加工中のロードセル測定とフォース維持はフォースパラメーターによって設定されます。

溶接温度モニタリング
機械周辺の幾つかのリモートIOステーションは、ノンコンタクトにて溶接のスポット測定を実施して、リアルタイムにマシンコントロールシステムへデータを送ります。

ジョイントトラッキング
トラッキングシステムは溶接シームを追従します – 機械のコントロールソフトウェアは
トラッキングシステムとウェルディングツールがウェルドシーム上を確実に走査しているかY軸移動を監視します。コントロールソフトウェアはトラッキングシステムの状態をグラフィカルディスプレイとして提供します。

ガスシールド
スチールやチタニウムのように、融点の高い母材溶接時にはオプションのアルゴンガスによるシールドを使用することにより、溶接エリアを大気中のガスからプロテクトして不活性ガス雰囲気下にします。

治具
オプションの治具 - サイドクランプ、マンドレルやサポート - 機械構造に沿うように設計します。

データ収取システム
全てのパワーステア®マシンは測定と全溶接データの記録が可能です。オペレーターは表示される加工変化をチェックボックスによって選択することが出来ます。全ての加工データはローカルハードディスクに保存されます。収集されるデータは下記を含んでいます。アキシャルダウンフォース、トラバースフォース、スピンドル回転速度とツール送り速度及び方向。

高さ検知(ハイトセンシング)
非接触式の測定ヘッドはツールとワークピースの相対位置を継続的に測定し、±0.05mm公差範囲に入るように管理しています。

機種レンジ

だ円形状や球状輪郭溶接が可能な小型の研究開発目的用マシンから、鉄道、建造や航空宇宙向けの固定式ガントリーや移動式ガントリーモデル等、パワーステア®FSWマシンは用途の幅広いアプリケーションにご使用頂けるように開発されました。

製品情報

製品名摩擦攪拌溶接機
品番
カテゴリ
仕様
メーカー情報
メーカー名
HOLROYD PRECISIONこのメーカーの製品一覧
メーカー概要
1960年ジョンホルロイドにより英国マンチェスター市に創設されたホルロイド・プレシジョン社は、ローター加工機を設計・製造する工作機械サプライヤーであると共に、接合・溶接研究所であるTWIと共に研究・開発をした摩擦攪拌溶接機を生産するサプライヤーでもあります。
PTG POWERSTIRと名づけられた機械は、お客様の用途や目的に合わせてラインナップしています。
