FIVES MACHINING / MMS(Mirror Milling Star)/航空宇宙産業用スキンパネル高速加工機

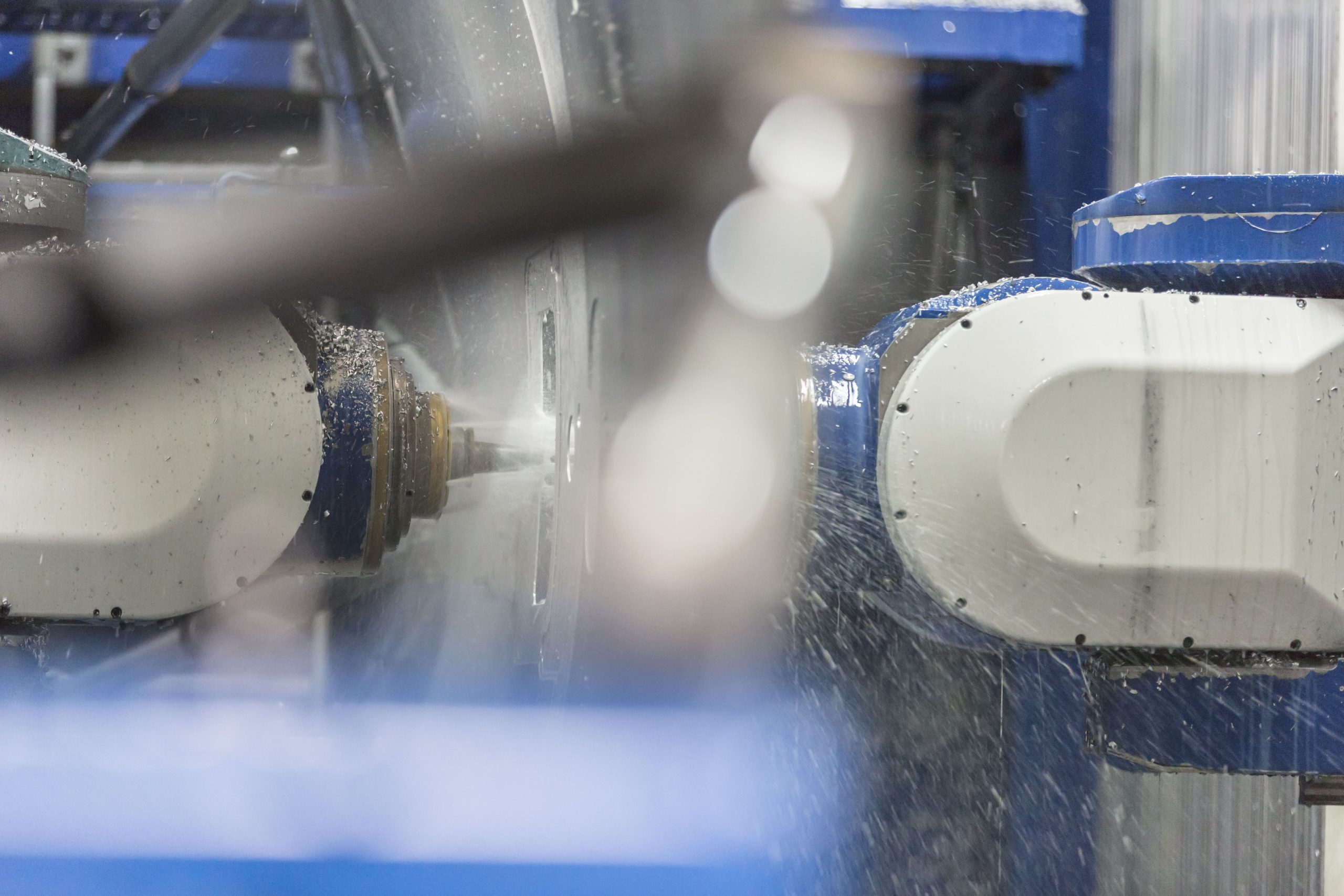

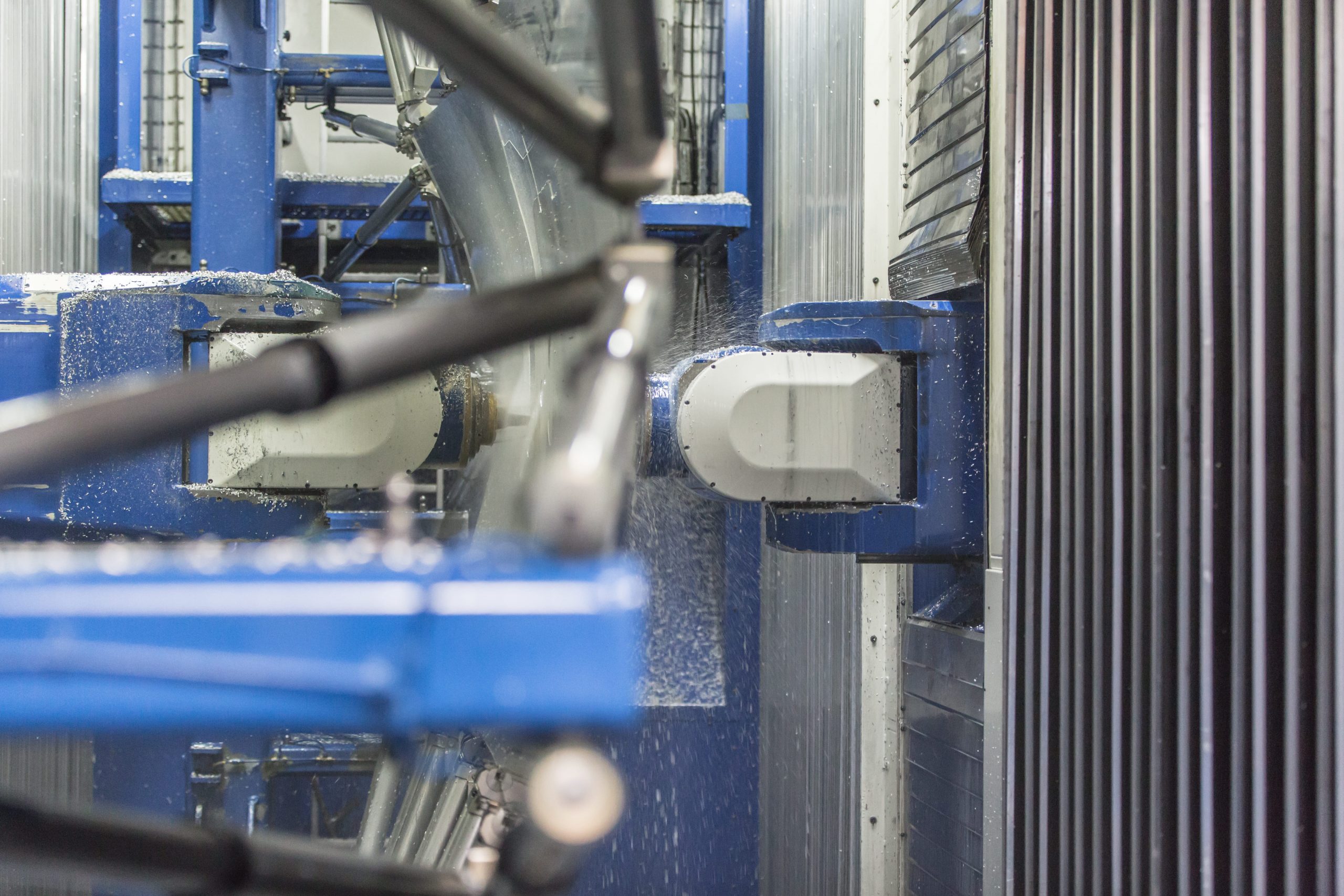

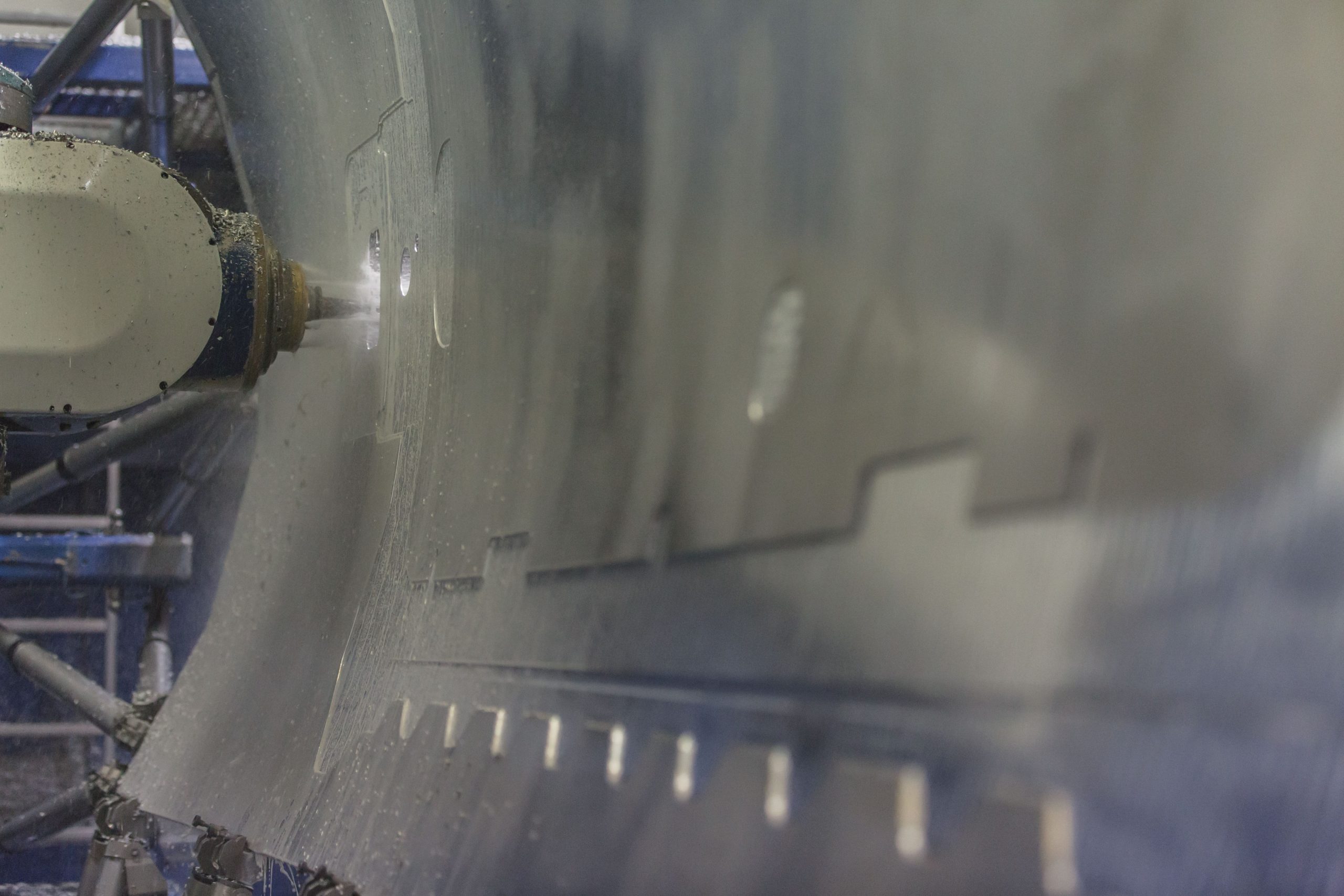

Mirror Milling Starは、3D形状のアルミまたは複合材料の機体パネルを高速でフライス加工、穴あけ、トリミングするためのデジタル加工ソリューションです。サーフェススキャンシステムにより、加工はパネルの実際の形状に適応し、ミラー状に配置されたデュアル6軸ヘッドが、その複雑さや多種多様なワークに対し、対称性とポケット部分の底の厚さを制御することで、他にはないレベルの精度を実現します。
MMSの加工では従来のケミカルミリング（化学研削）のように化学製品の使用、排出、処理がなく、更に切粉及び余分な原材料のリサイクル利用も可能です。また、加工時に必要となる電力も大きく低減されます。
未加工パネルから完成品までを一度のサイクルで完結でき、ユニバーサルクランプフレームによりあらゆる種類のパネルに対応可能です。
12軸同期動作
– スキャン＆MAP（ISOフライス加工プログラムをスキンパネルの実形状に合わせる加工適応プロセス）

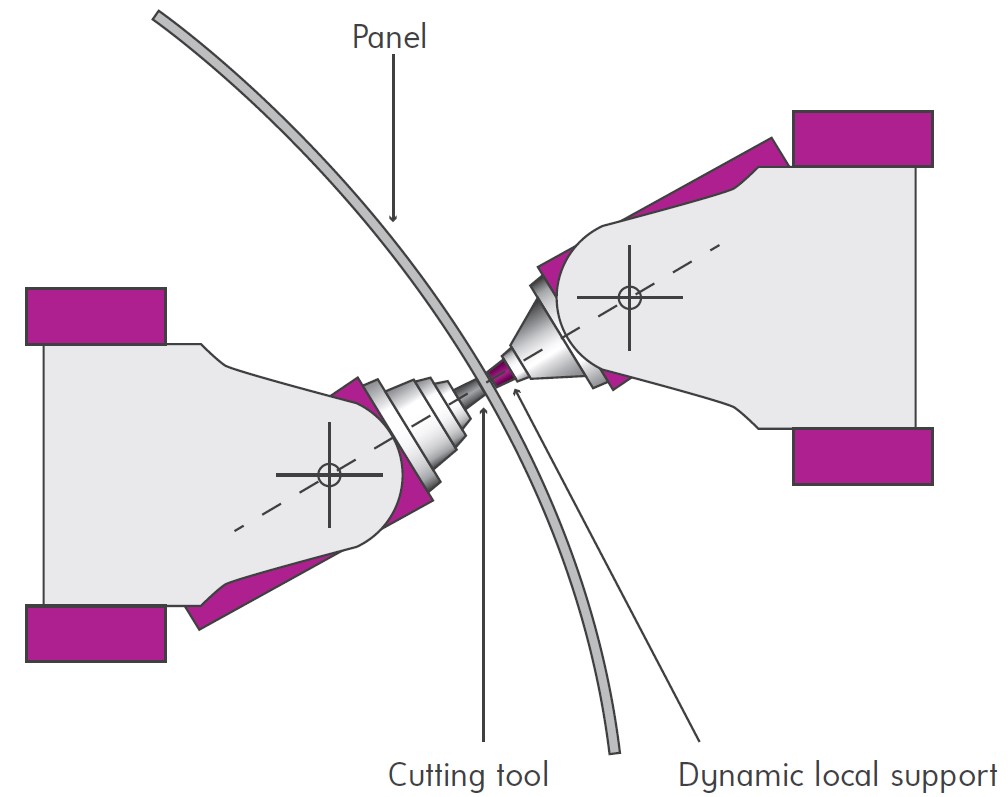

– ローカルサポートヘッドにより接触面を支え、振動を抑制- 厚み測定用超音波センサー
– カッティングヘッドとサポートヘッドの完全同期による動的調整
ヨーロッパの大手航空関連企業に導入され、様々なワークで運用が始まっています。
製品情報
| 製品名 | MMS（Mirror Milling Star）/航空宇宙産業用スキンパネル高速加工機 |
|---|---|
| 品番 | |
| カテゴリ | |
| 仕様 | 仕様： サイズ（未加工パネル） 最大ワーク：機械構成にて適応可能 標準ワーク：4 m x 2.5 m / 6 m x 2.5 m X軸（テーブル） トラベル/ストローク：4,800 - 6,800 mm 送り速度：30 m / 分 Y軸（サドル） トラベル/ストローク：3,000 mm 送り速度：30 m / 分 Z軸（ラム） トラベル/ストローク：1,600 mm 送り速度：20 m / 分 B軸（ロータリー） トラベル/ストローク：+/- 90° 送り速度：10 rpm A軸（ロータリー） トラベル/ストローク：+/- 90° 送り速度：10 rpm HFスピンドル 最大出力（S1）：1,600 mm 最大速度 ：30,000 rpm テーパー：HSK50 - HSK63 |
