IAC / ねじゲージ測定機
MasterScannerは、柔軟性、測定時間、セットアップ、測定精度、データ解析など、従来のゲージ校正および光学測定方法と比較して、すべてにおいて革新的です。三針法に取って代わる、信頼出来るねじゲージ校正方法をご提案致します。
特徴

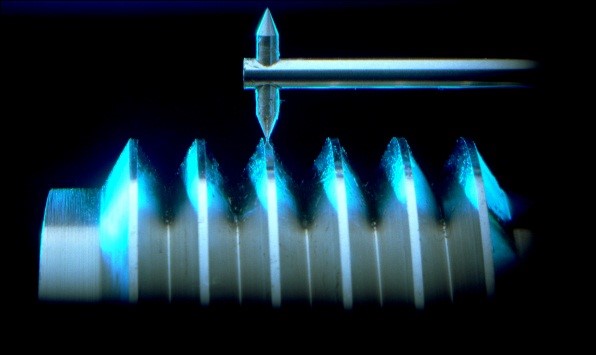

特許取得の測定技術による優秀な測定精度。

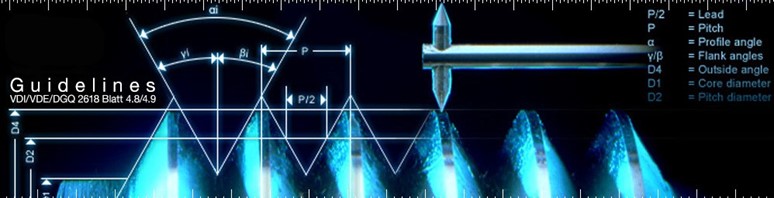

従来の三針法による有効径の評価だけではなく、全スキャン範囲の外径・谷径・ピッチ・フランク角度も正確に測定可能です。
プラグゲージ・リングゲージ
プラグゲージはV字型治具に載せるまたはセンターを持つ治具にはめるだけ、リングゲージは治具にぶら下げて固定するだけの容易なセットアップにより、オペレーターによる測定誤差が限りなくゼロになります。
分解能0.01μm、再現性0.1μmの高精度スキャン可能です。

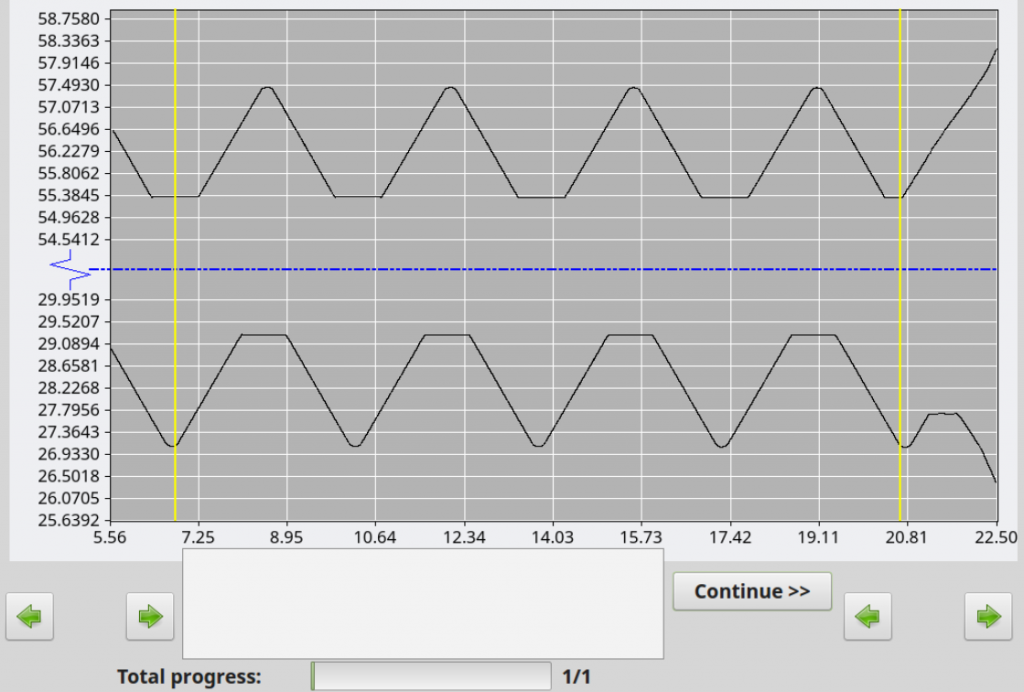

測定結果
1秒間に12,000点もの2次元的形状ポイントをスキャンし、数分で測定を完了します。
数値だけでなくビジュアルでも測定結果が確認可能です。
製品情報
| 製品名 | ねじゲージ測定機 |
|---|---|

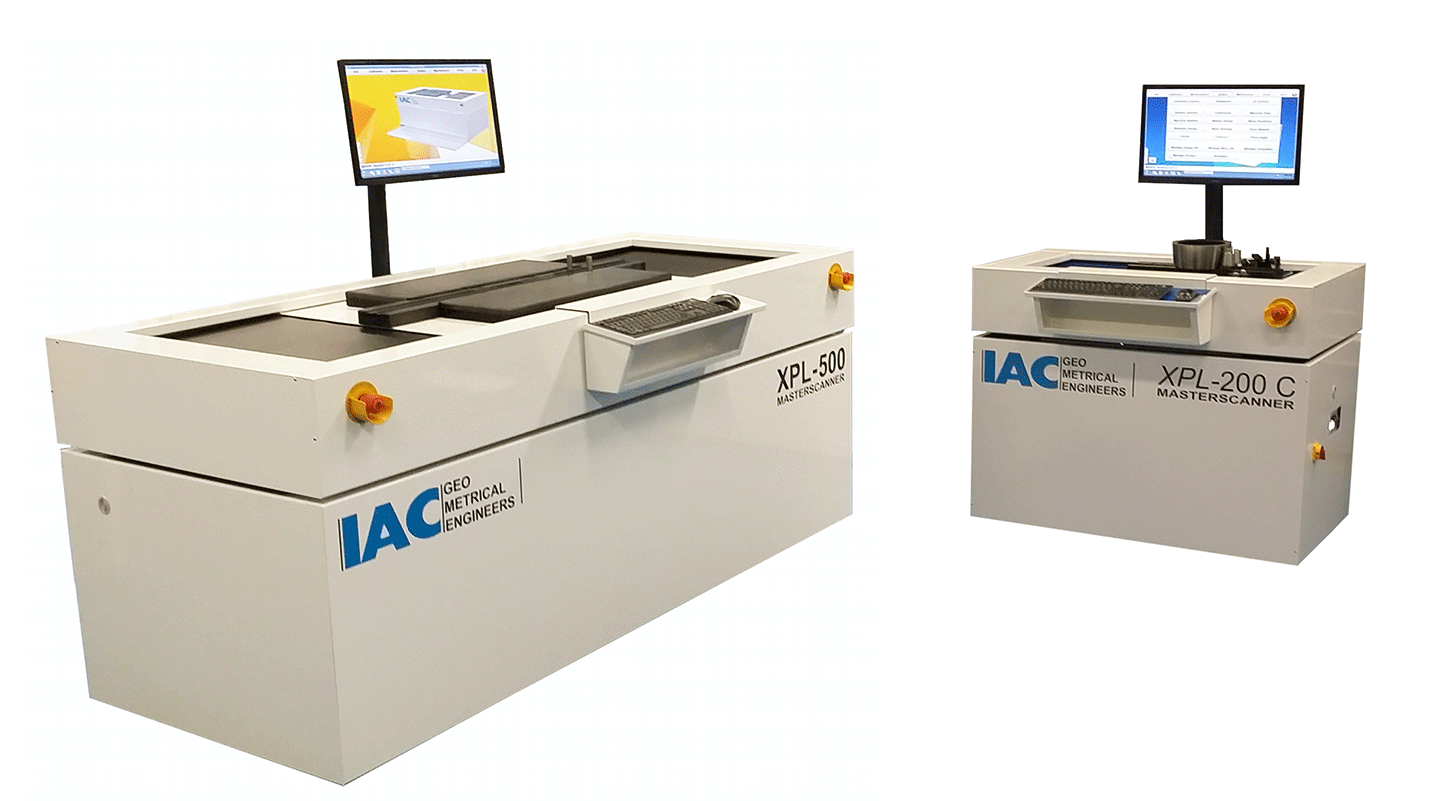

| 品番 | MasterScanner XPシリーズ、XPL-Cシリーズ、XPLシリーズ |
| カテゴリ | |
| 仕様 | XPシリーズ仕様 外径測定範囲 : 1mm - 150mm 内径測定範囲：2.5mm - 160mm 最大測定長さ：25mm - 60mm 最小ピッチ：0.1mm 分解能：0.01μm 機械重量：150kg - 225kg XPL-Cシリーズ仕様 外径測定範囲：1mm - 290mm 内径測定範囲：2.5mm - 300mm 最大測定長さ：100/200/275 最小ピッチ：0.1mm 分解能：0.01μm 機械重量：600kg - 620kg XPLシリーズ仕様 外径測定範囲：1mm - 590mm 内径測定範囲：2.5mm - 600mm 最大測定長さ：275mm 最小ピッチ：0.1mm 分解能：0.01μm 機械重量：1100kg - 1400kg |
