リーク量とコストの推定値を画面上に表示してその場で確認!

CO2の排出量も見える超音波カメラ

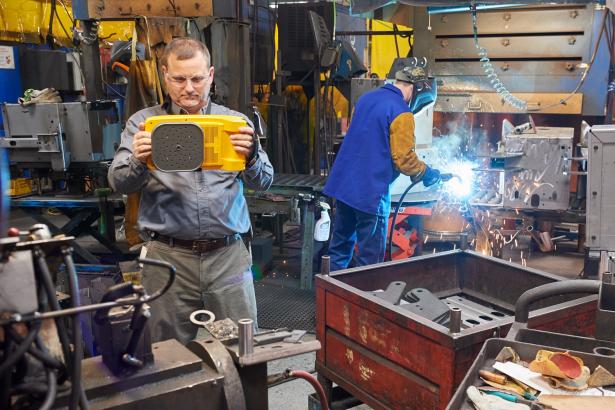

Fluke ii905 産業用超音波カメラは、64個のマイクを備え、視野が広いため、騒音のある環境でも、メンテナンス担当者が圧縮エア、ガス、真空リーク箇所をすばやく、正確に検出できます。

7 インチの LCD タッチスクリーンに SoundMap™ を可視画像と重ねて表示し、すばやくリーク箇所を特定できます。シンプルで直感的に使用できるインターフェースにより、バックグラウンドの騒音を除去して、リーク音の周波数を分離できます。

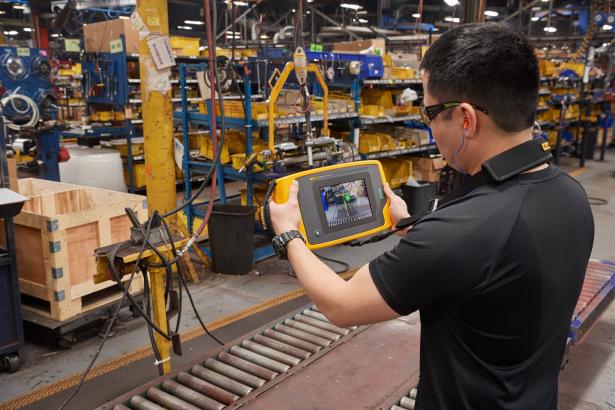

稼働ピーク時でも、数時間で工場全体を点検できます。ii905は、エアリークの修理が必要な箇所をすばやく簡単に特定し、稼働効率を維持して、光熱費を削減することができます。

画像を保存して、レポート作成用にエクスポートできます。もはや、エアリークを放置したままにすることはありません。

ii905仕様表





センサー

周波数帯 2 kHz ~ 65 kHz
検出範囲1 0.5 ~ > 70 m
(1.6 ~ > 230 フィート)
視野角 (FOV) 63°± 5°
公称フレーム・レート 25 FPS





内蔵デジタル・カメラ (可視光)

視野角 (FOV) 63°± 5°
フォーカス 固定レンズ
ズーム 3 倍デジタル・ズーム
解像度 5.0 MP





ディスプレイ

サイズ バックライト付き 7 インチ LCD (太陽光下でも判読可能)
解像度 1280 x 800 (1,024,000 ピクセル)
タッチスクリーン 静電容量式
音響画像 SoundMapTM  イメージ







画像の保存

保存容量 32 GB
(画像 8000 枚以上 / ビデオ 1600 本以上)
画像形式 可視画像と SoundMapTM  を合成した .JPG または .PNG
ビデオ形式 可視映像と SoundMapTM  を合成した .MP4
ビデオの長さ 最長 5 分
デジタル・エクスポート データ転送用 USB-C



音響測定



測定範囲 (代表値)

15.4 ~ 115.2 dB SPL (±1 dB SPL 2 kHz)
5.6 ~ 102.5 dB SPL (±2 dB SPL 19 kHz)
41.8 ~ 133.1 dB SPL (±3 dB SPL 52 kHz)
28.4 ~ 131.1 dB SPL (±1 dB SPL 35 kHz)







分類と定量化

LeakQTM リーク規模、リーク量、リーク・コストの推定
PDQ ModeTM
MecQTM
自動最大 / 最小 dB ゲイン 自動または手動を選択可能
周波数帯の選択 ユーザー作成のプリセットまたは手動入力により選択可能





バッテリー

バッテリー 充電式リチウムイオン・バッテリー (現場で交換可能)
バッテリー寿命 6 時間
バッテリー充電時間 4 時間
バッテリー充電システム 内蔵 (USB-C)























ソフトウェア

使いやすさ 直感的なユーザー・インターフェース
音響: dB スケールの表示 オン / オフ
音響: 最小 / 最大 dB 手動 / 自動
音響: プロファイル キャプチャ・プロファイルをプリセット
音響: 高周波
音響: 複数の音源 単一または複数のソースを表示
パレット: 色 3: グレースケール、アイアンボウ、青/赤
パレット: オーバーレイ透過度 あり: 1 ~ 100 %
グレースケール・モード あり
中心点マーカー オン / オフ
トレンド・グラフ 周波数および dB スケール
スポットマーカー 画像中心点の dB レベル表示
リーク値 リーク・コスト、リーク量、LeakQTM  規模 (1 ~ 10)
マスター管理メニュー あり
注釈 アセット名、アセット ID、アセット・タイプ、リークの種類、ガスの種類、圧力
写真メモ 最大 4 枚の写真メモ (参照用)
アセット検査ステータス 「修繕後 (As left)」、「修繕前 (As found)」、「未決定 (Undetermined)」
アセット ID テキスト入力と自動 QR コード・ベースのアセット ID 識別
アクションのコメント 必要なアクション、アクションの優先度、アクション・ノート
その他 稼働状態、天気メモ















一般仕様

三脚ホルダー / コネクター あり: 1/4″-20
USB 2 x USB-C
無線 Wi-Fi
作動時温度 -10 ℃ ~ 45 ℃
保管時温度 -20 ℃ ~ 70 ℃ (バッテリーを外した状態)
相対湿度 10 ~ 95 % (結露なきこと)
寸法 (H x W x L) 186 mm x 322 mm x 68 mm
重量 (バッテリーを含む) 2.0 kg
防水・防塵 (IP) IP40
保証期間 2 年
フルーク・プレミアム・ケア 標準プレミアム・ケア ²
自己診断通知 マイク・アレイに対処が必要か、アレイ・ヘルス・テストにより判定
対応言語 オランダ語、英語、フィンランド語、フランス語、ドイツ語、イタリア語、日本語、韓国語、ポーランド語、ポルトガル語、簡体字中国語、スペイン語、スウェーデン語、繁体字中国語
RoHS 準拠 対応





安全性

一般的な安全性 IEC 61010-1: 汚染度 2
電磁両立性 (EMC) 国際規格 IEC 61326-1: 工業電磁環境、CISPR 11: グループ 1、クラス A
韓国 (KCC) クラス A 装置 (産業放送および通信)
米国 (FCC) 47 CFR 15 サブパート C

製品情報

製品名産業用超音波カメラ
品番Fluke ii905
