FOCUS / 電子ビーム溶接機
ドイツの西部ヘッセン州のヒュンステッテンに位置するフォーカス社は、1990年に設立された電子観測装置の分野にて高度な研究・開発で世界中に実績のある会社で、2007年から自社設計・製造の微細電子ビーム加工機を販売しています。
Φ10μmなど極小の孔開け、微細溶接、表面形状加工が可能です。
また高い技術を持ったエンジニアが、製品販売後のアフターサービスをしっかり提供します。
特徴
MEBW60シリーズは極めて微細な加工に特化した電子ビーム加工機です。電子ビームではレーザー加工では難しい材質への加工に強みがあります。
- 溶接: 幅200μm等の1mm以下の溶接幅の溶接を高精度で実現します。条件により50μm幅の溶接も可能です。
- 出力は60KV 最大33mA です。
- 穴あけ: 局部的な強いエネルギーにより金属に50μm以下の極小の穴を開けることが可能です。
- 条件により10μmの穴開けも可能です。

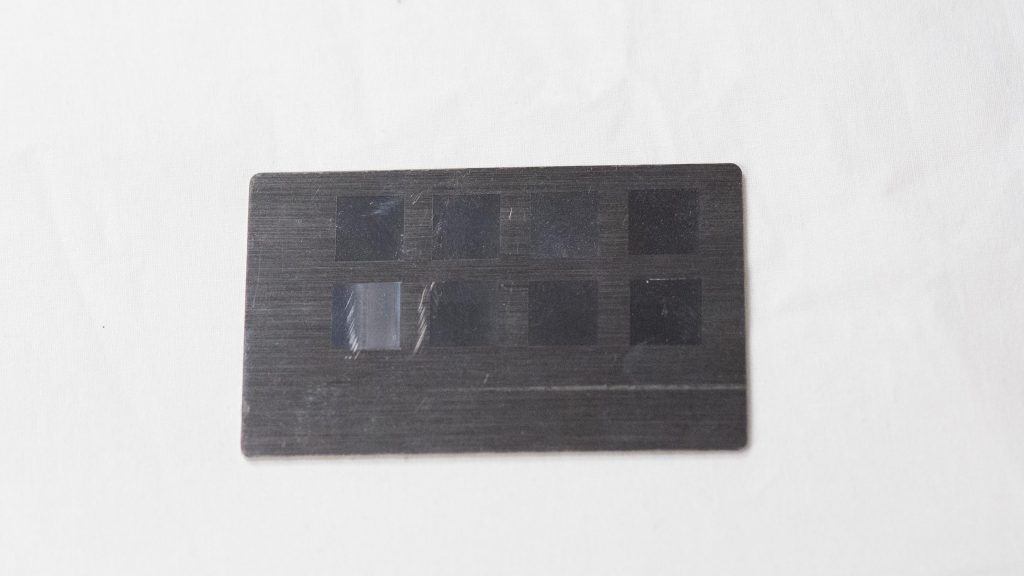

- 金属表面加工: 表面構造形成、ハードニング、刻印、磨き加工も可能です。

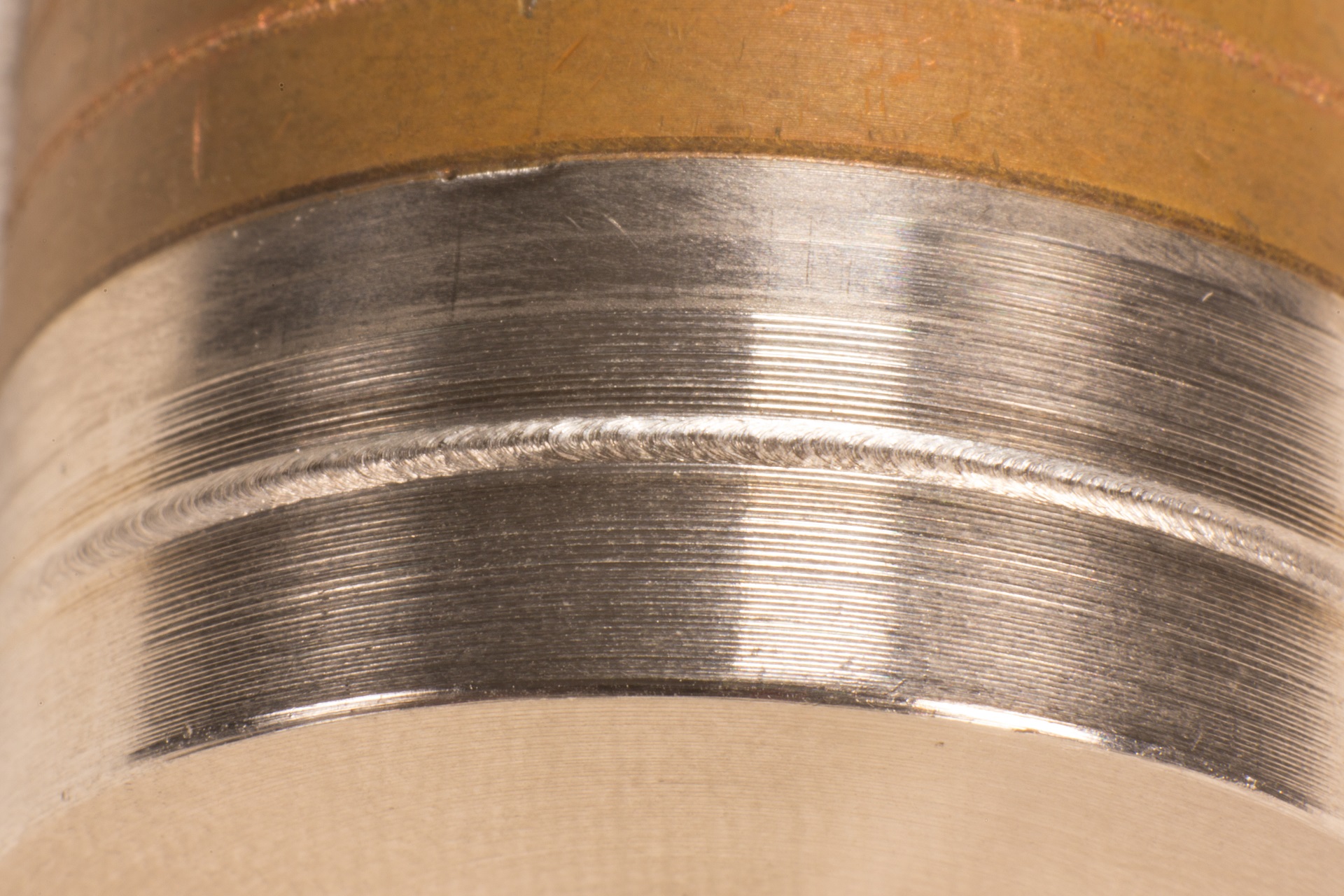

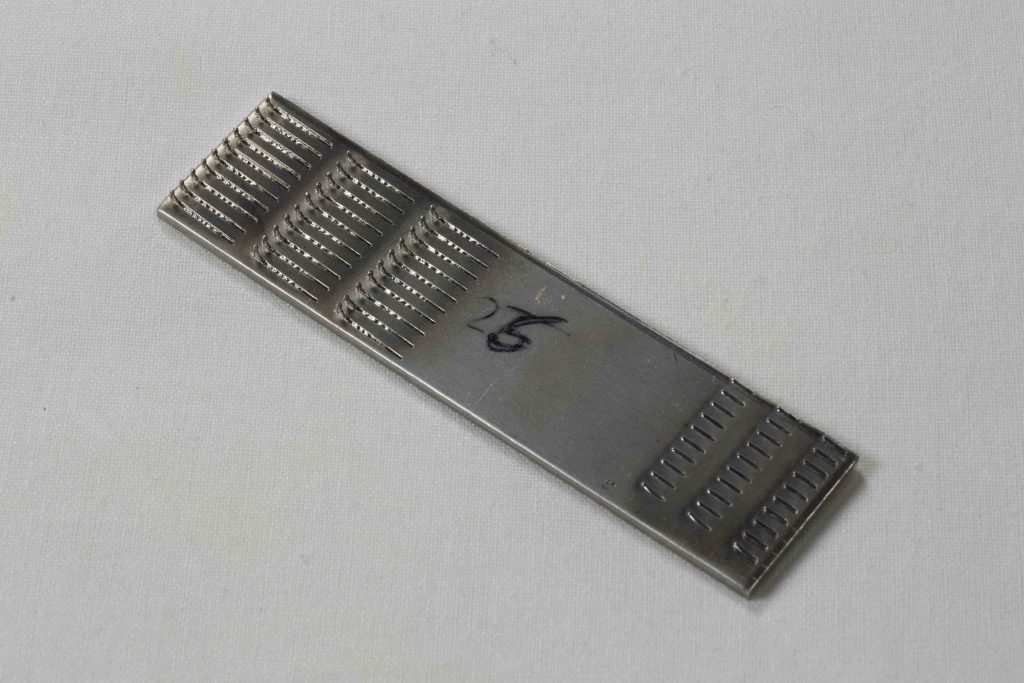

微細溶接
真空中で高密度なエネルギーを照射する事で細く深い溶接が可能です。
熱変形も最小に抑える事ができ、溶接表面の仕上がりも綺麗です。
異種金属の溶接にも多く使われます。電子部品、研究開発やマイクロ技術、自動車部品、時計やジュエリー、医療産業などの様々な分野で利用されています。

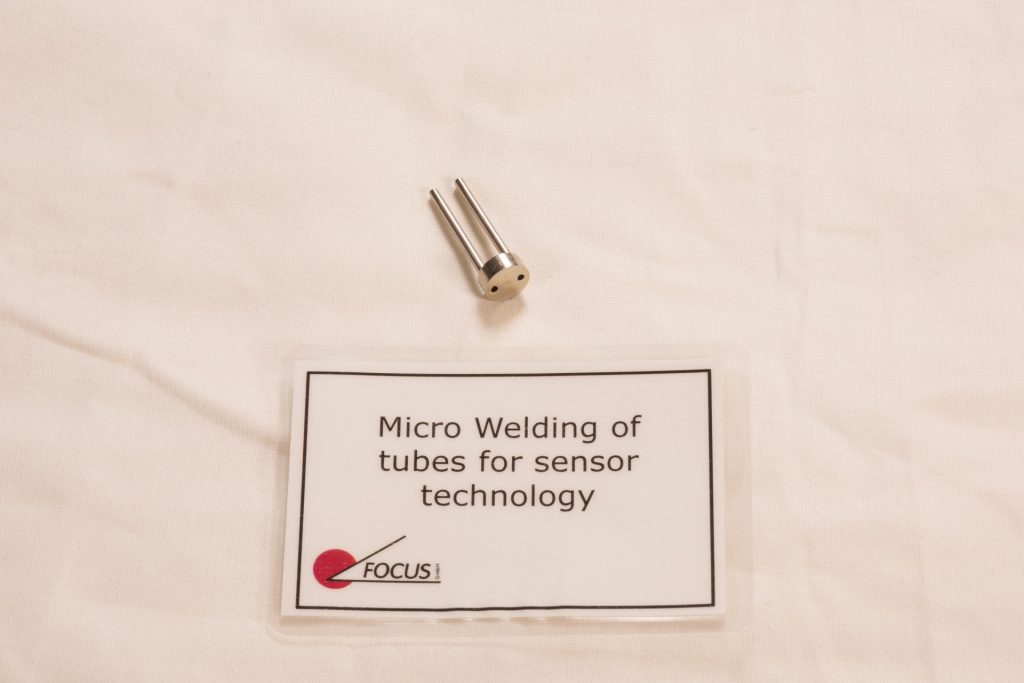

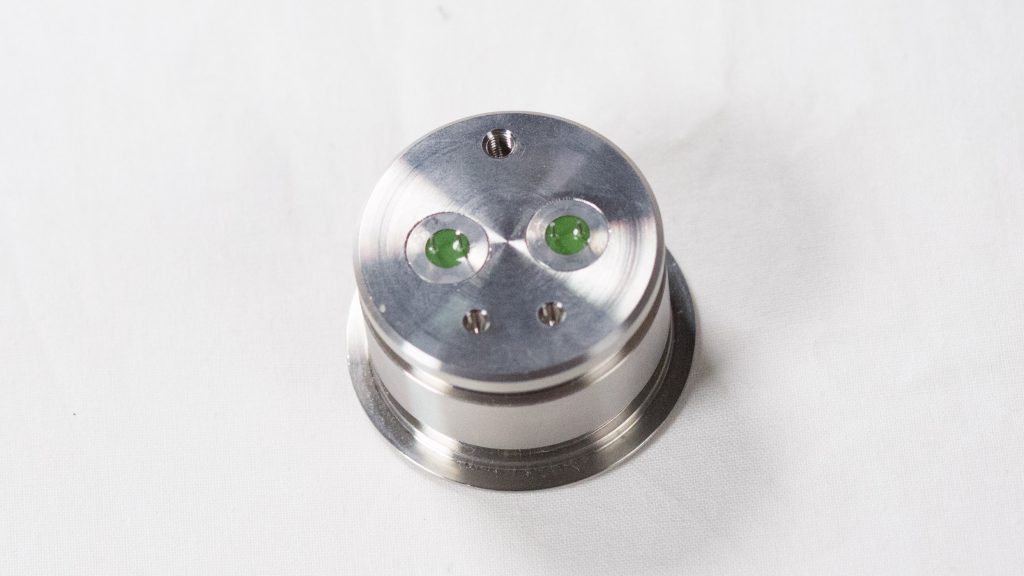

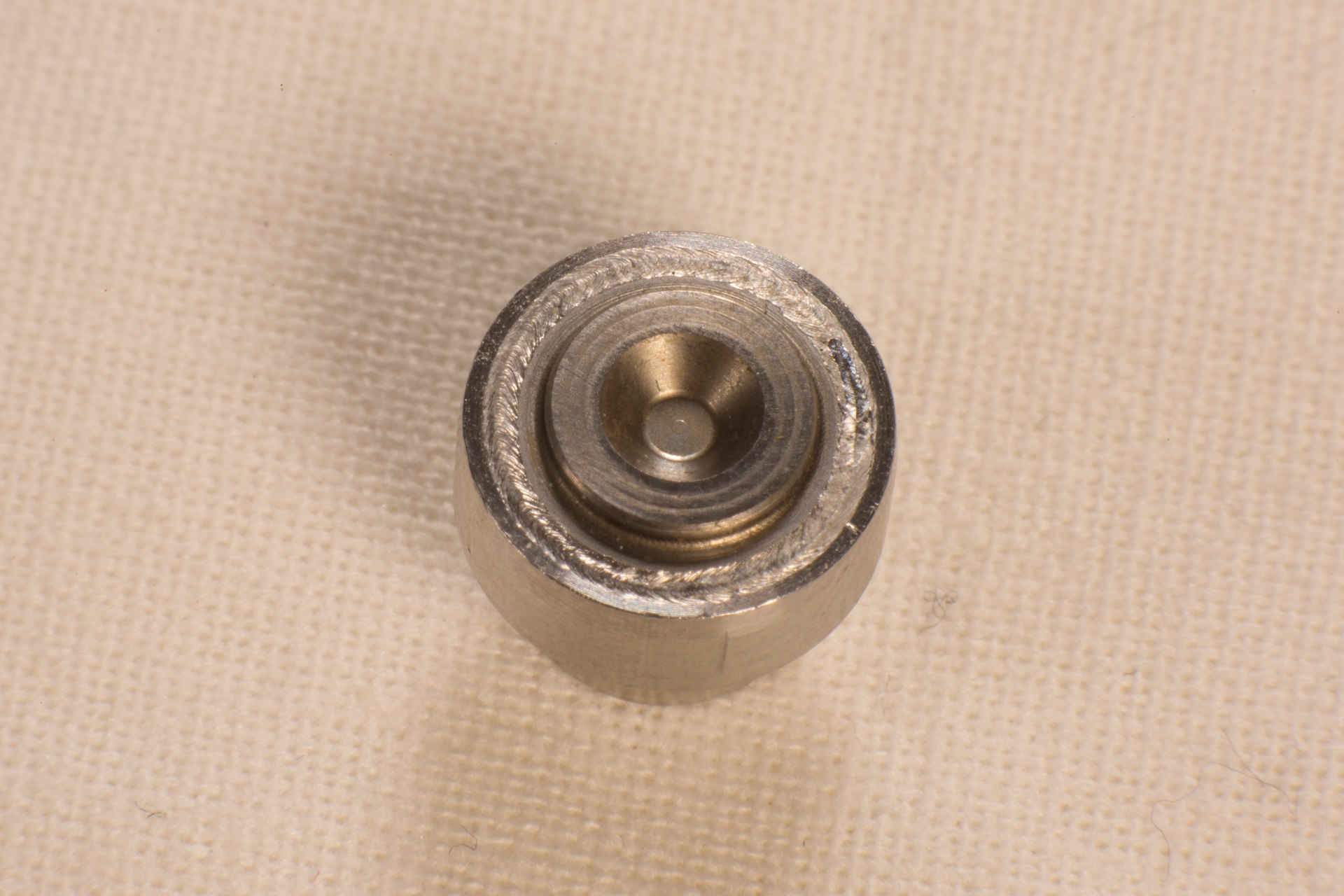

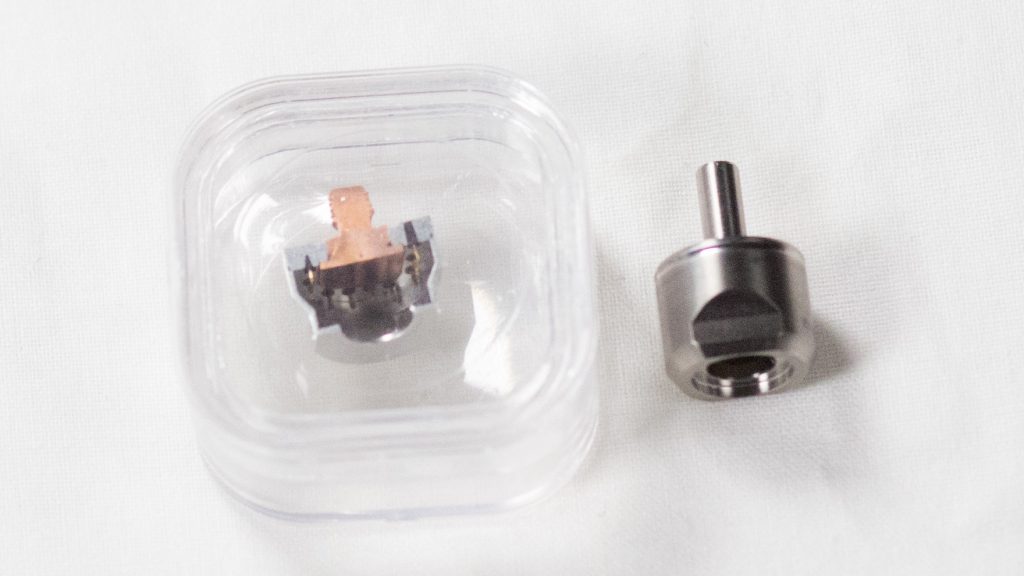

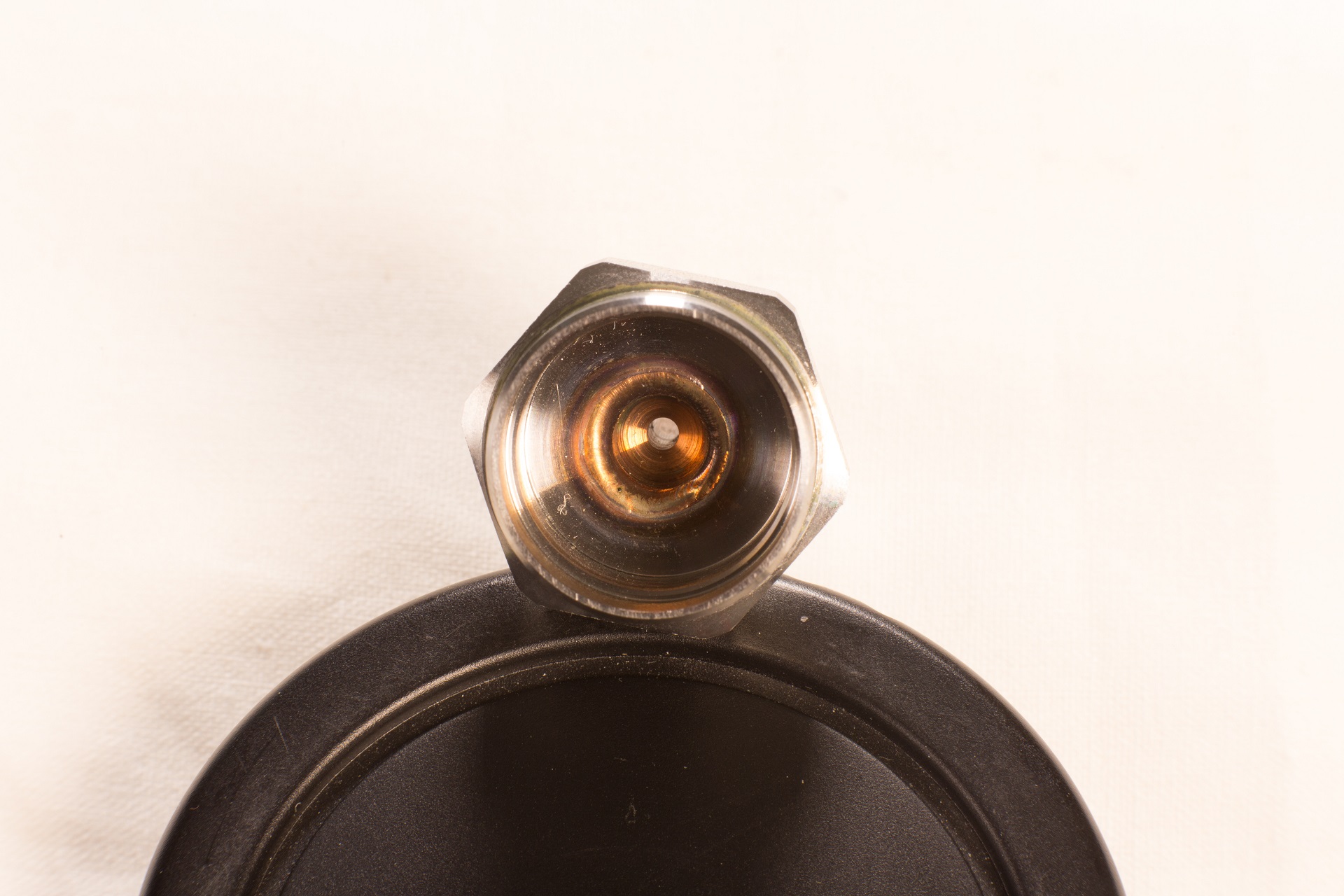

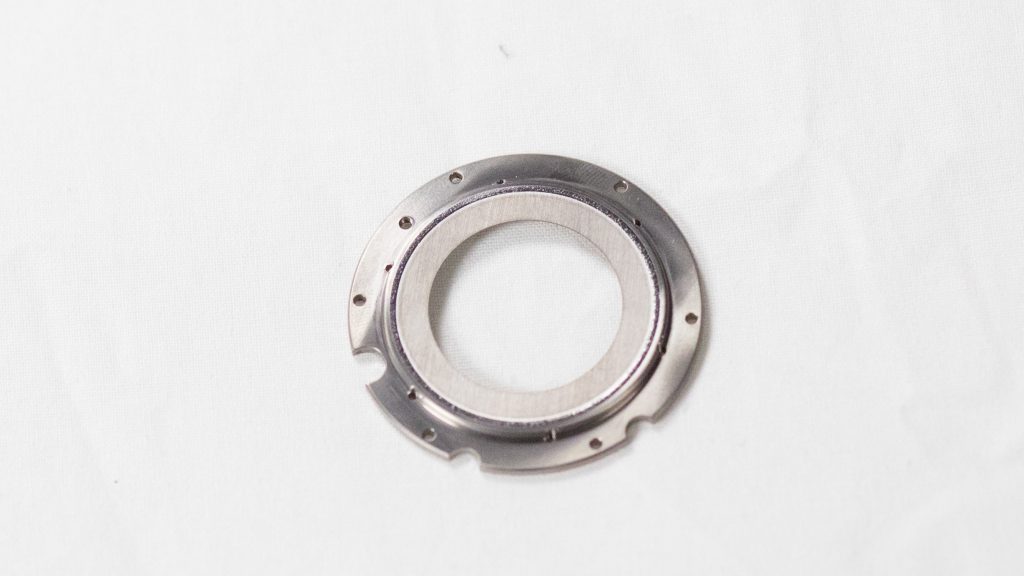

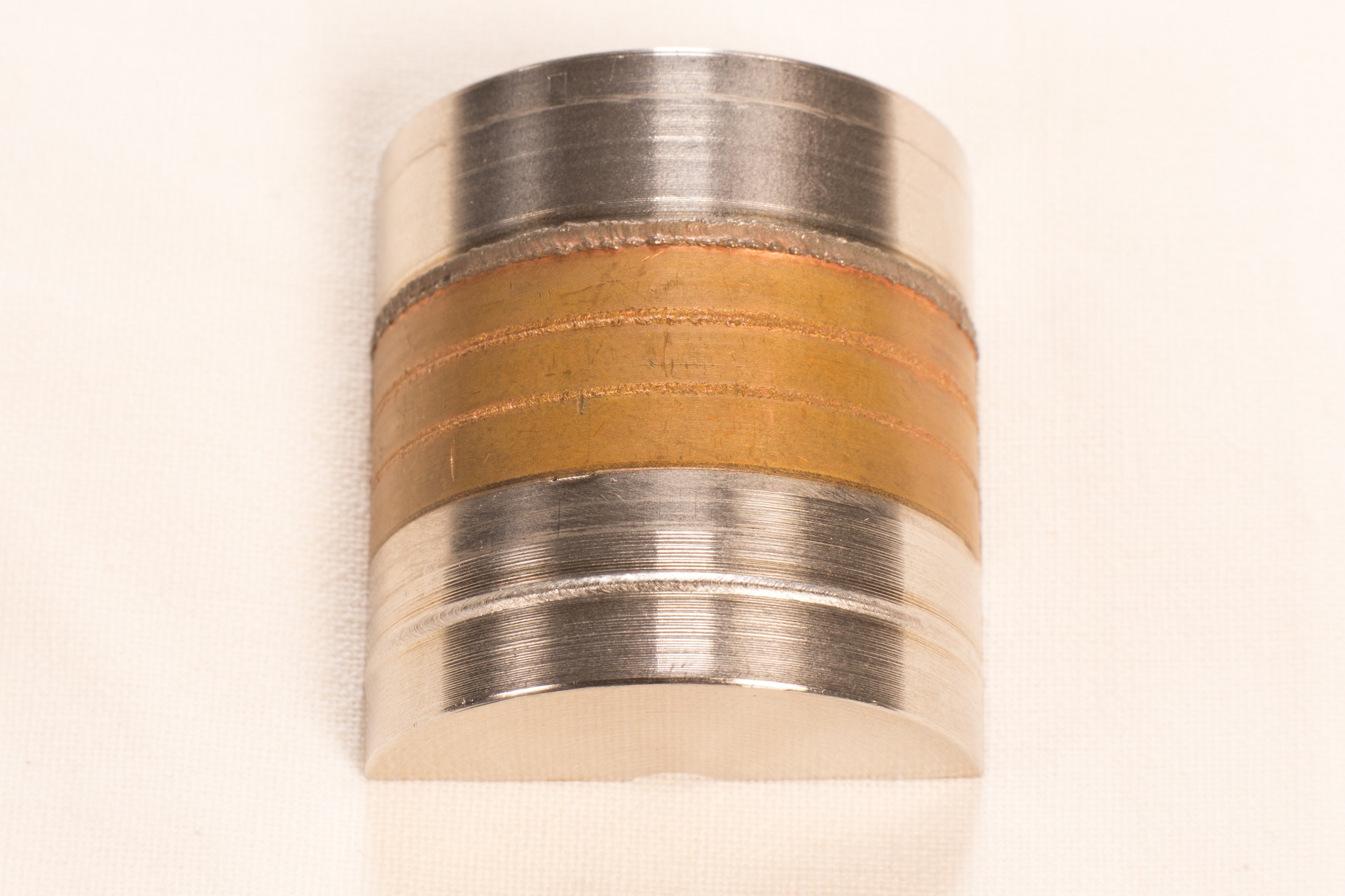

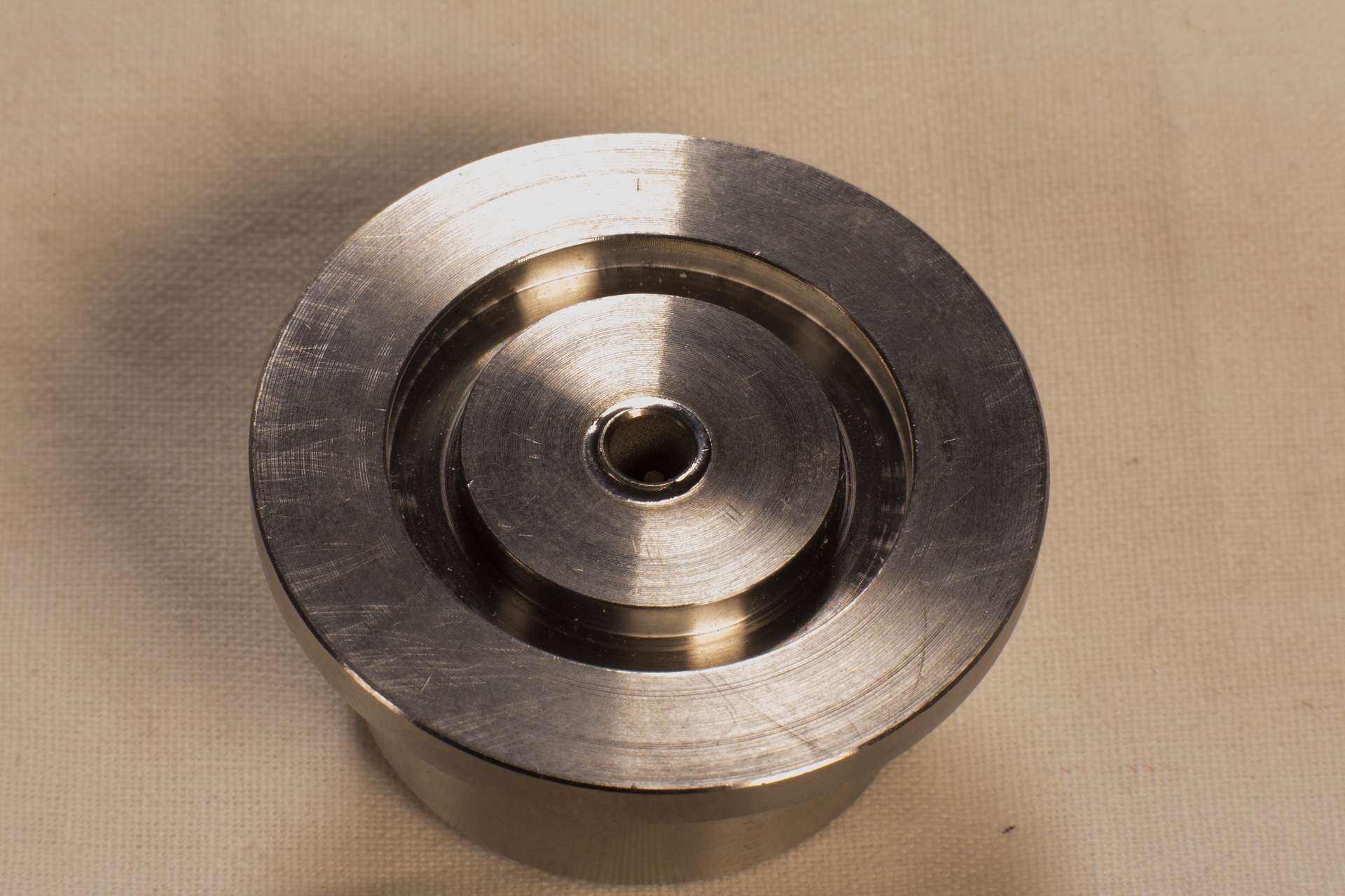

溶接例：電子部品(センサー溶接)
真空封し、高温対応や見た目のスムーズな溶接等の高度な要求を伴う部品への溶接加工もFOCUS電子ビーム溶接なら可能です。

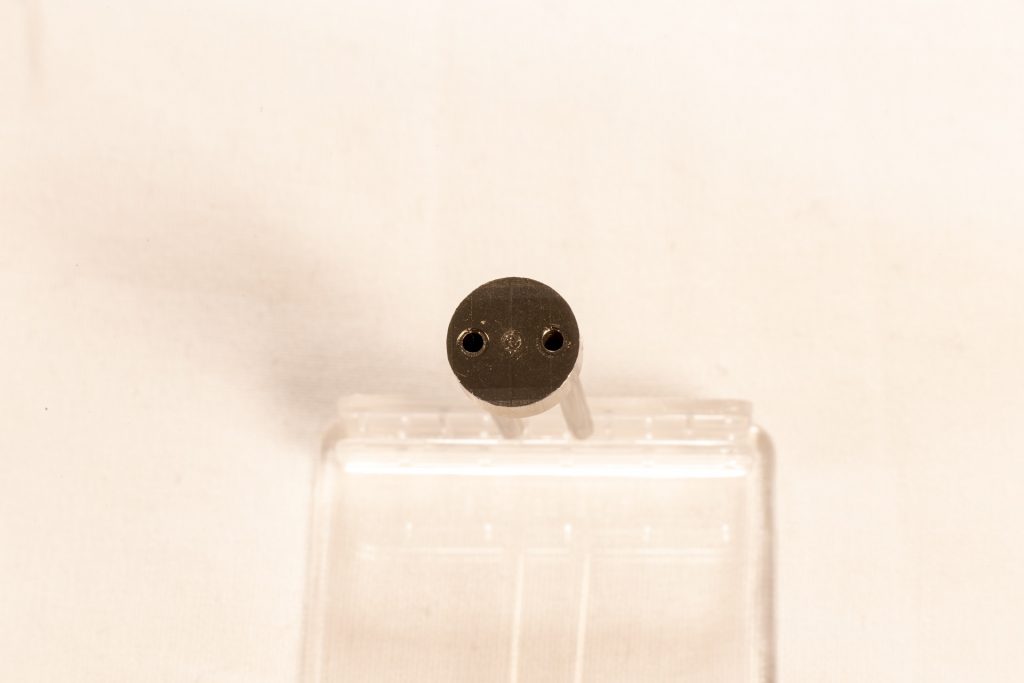

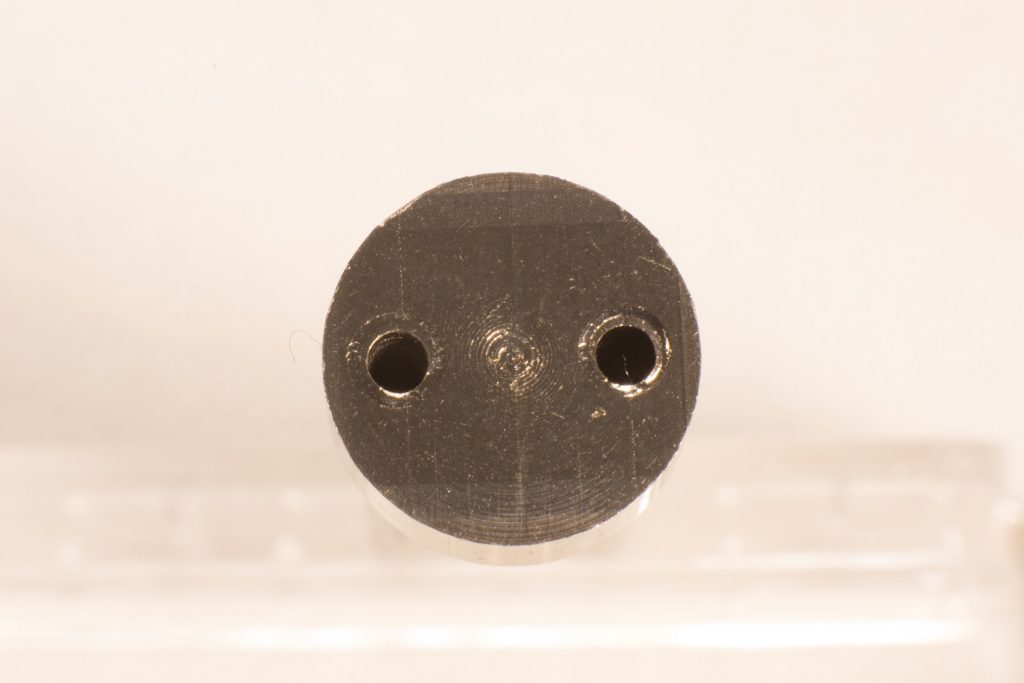

穴あけ
電子ビームのパルスにより穴開け加工が可能です。
高密度エネルギーが各材質を蒸発させる事により50μm以下の穴開けが可能です。
10μm程度の穴あけの実績もあります。
写真は500μm厚の金のメタルシートの穴開け加工例です。
様々な金属への加工が可能です。

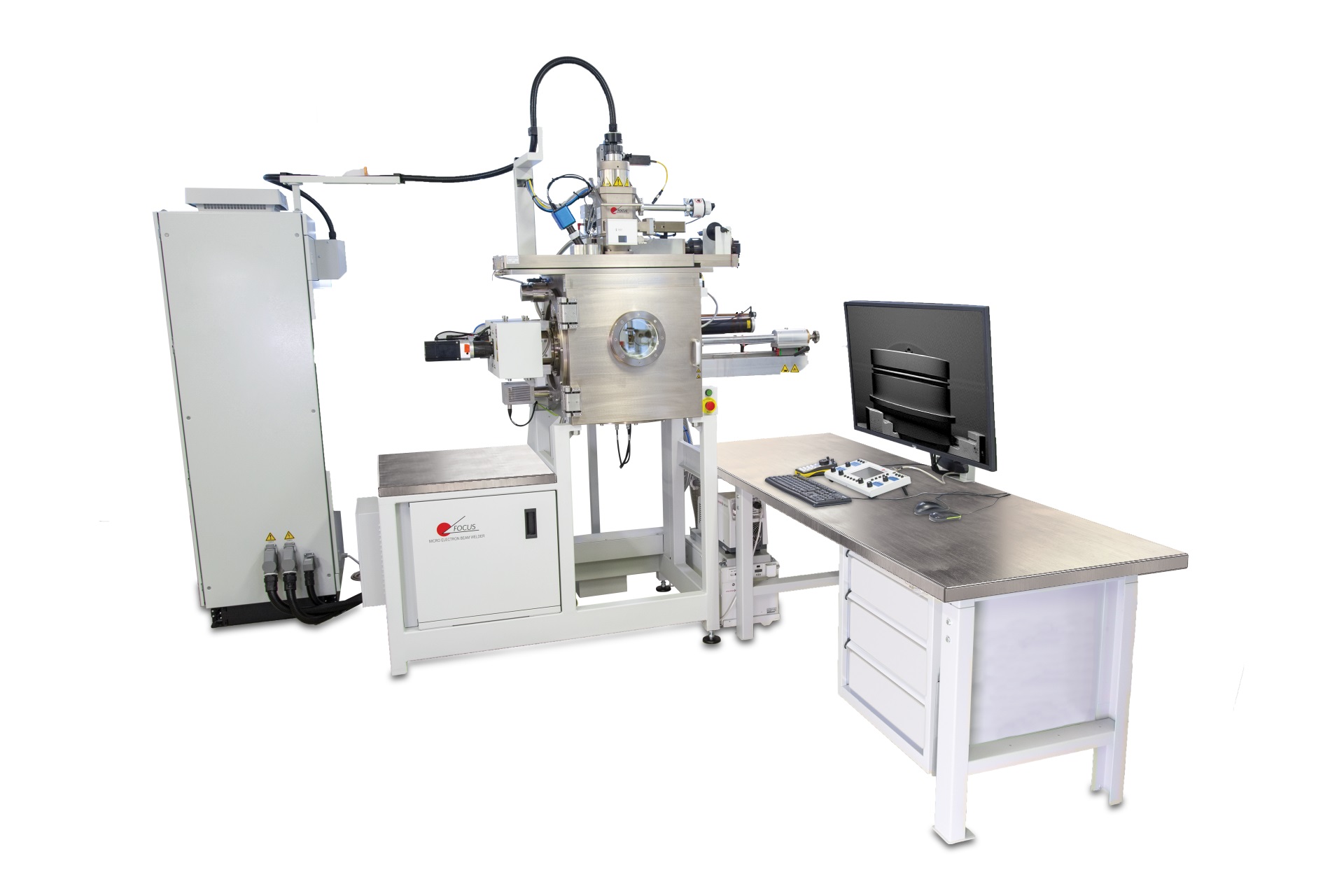

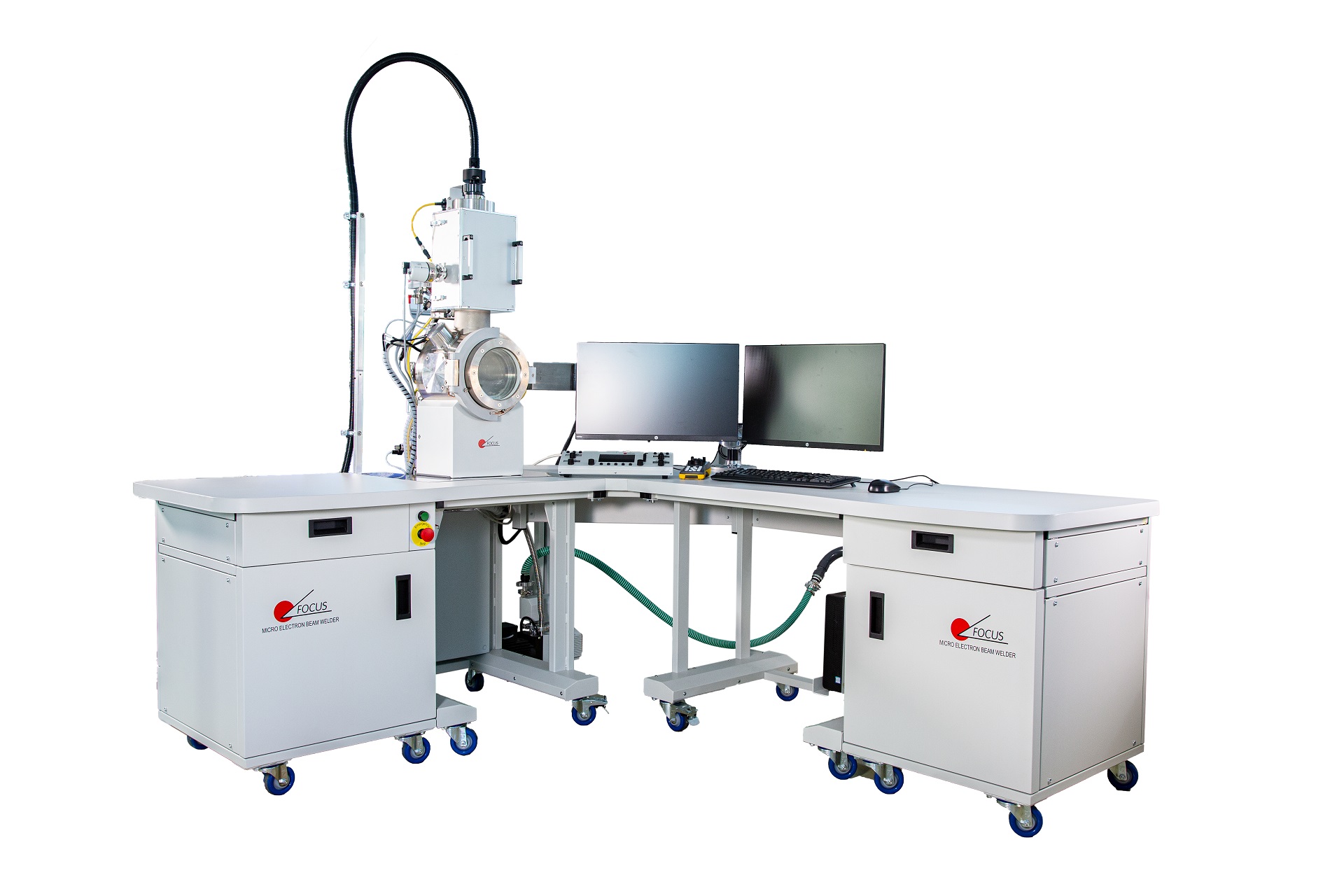

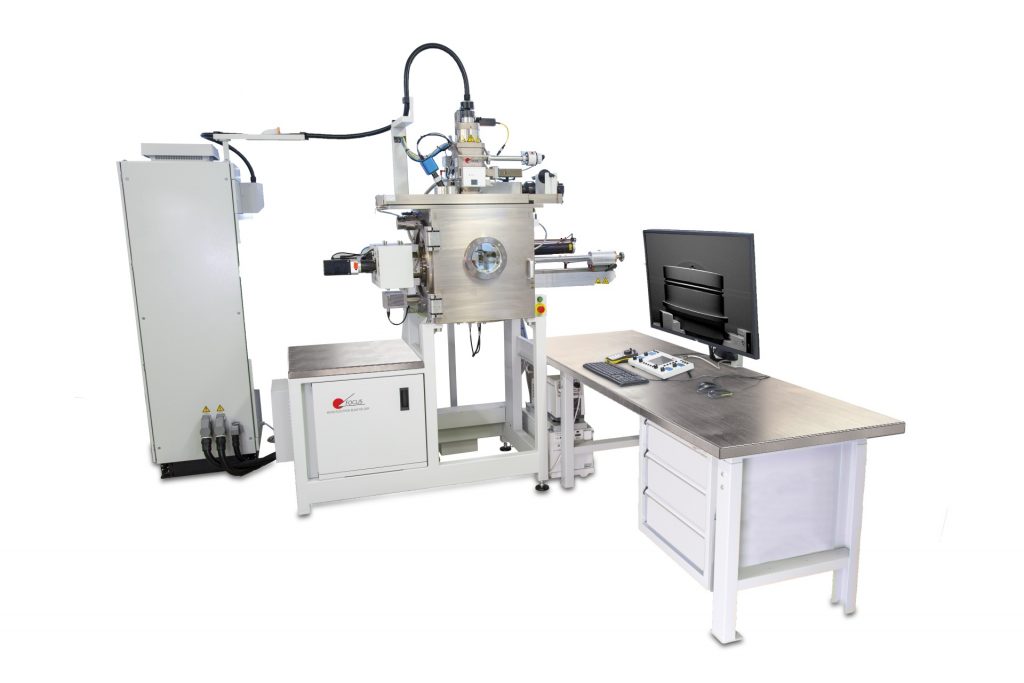

製品情報
| 製品名 | 電子ビーム溶接機 |
|---|---|
| 品番 | MEBW L8/ L95/ L135 |
| カテゴリ | |
| 仕様 | 加速電圧：5~60kV 最大ビーム電流：0.015mA~33mA@60kV(最小ステップ幅は15μA・最小パルス幅は10μsec.) ビーム出力：2kW ビーム径＠1mA：＜50μm ビーム偏向角：最大±８° チャンバー寸法：L8 ∅235mm x 200mm、L95 500 x 500 x 400mm³、L135 500 x 540mm³ ワーク寸法：L8 ∅100 x 150mm、L95 250 x 230 x 170mm³、L135 250 x 230 x 170mm³ テーブル移動速度：0.1~100mm/s、L135 CNCリニア駆動電子銃スライド使用時0.1~10mm/s マニピュレータ回転速度：L8/L95 0.1~1,000rpmで連続可変、L135 0.1~30rpmで連続可変 位置精度：＜30μm 真空引き時間：約3分 設置面積：L8/L95 角度付き 2m x 2m 直線置き 1m x 3mL135 角度付き 2.3m x 3.9m 直線置き 1m x 3m 入力電源：L9 230V/3.6kW 単相、L95 400V/4.6kW 3相、L135 400V/4.6~最大10kW 3相(構成により異なります) 総重量：L9 約350kg、 L95 約750kg、 L135 約1,500kg |
