ALFING / コンロッド仕上げ加工機　AF400

コンロッドの仕上げ加工に特化したコンセプトで設計されており、生産性と加工精度を大幅に向上させることができます。
ユーザー様に簡単で明確なプロセスシーケンスをご提供できます。
またサーボ軸の最適化により高精度を確保した軸構成や自由度が高いプログラム作成が可能です。
コンパクトな設計によりメンテナンスや工具交換作業に優れたアクセス性を保ちつつ、設置スペースも最小限に抑えることが可能です。

特徴

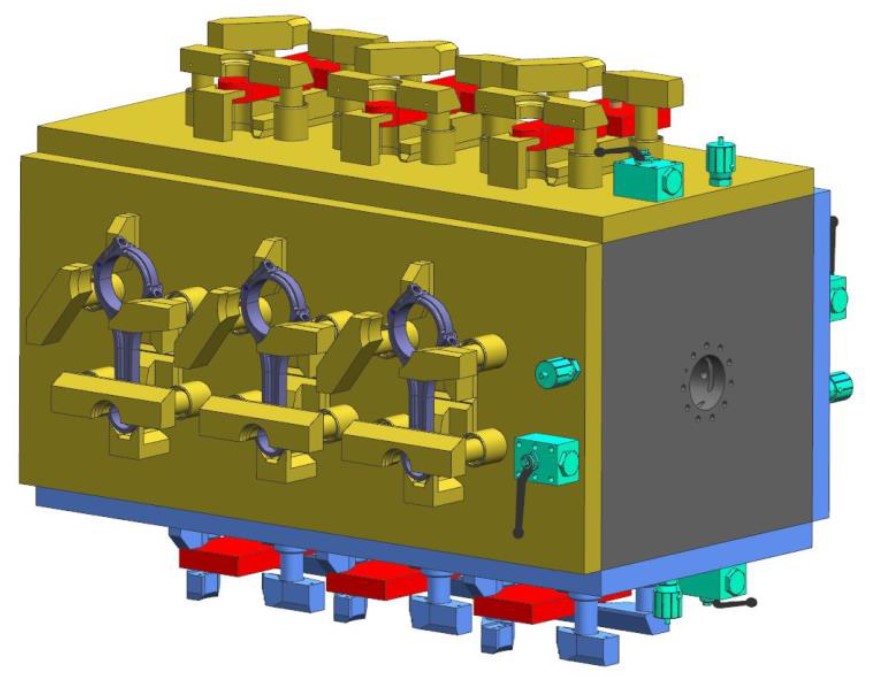

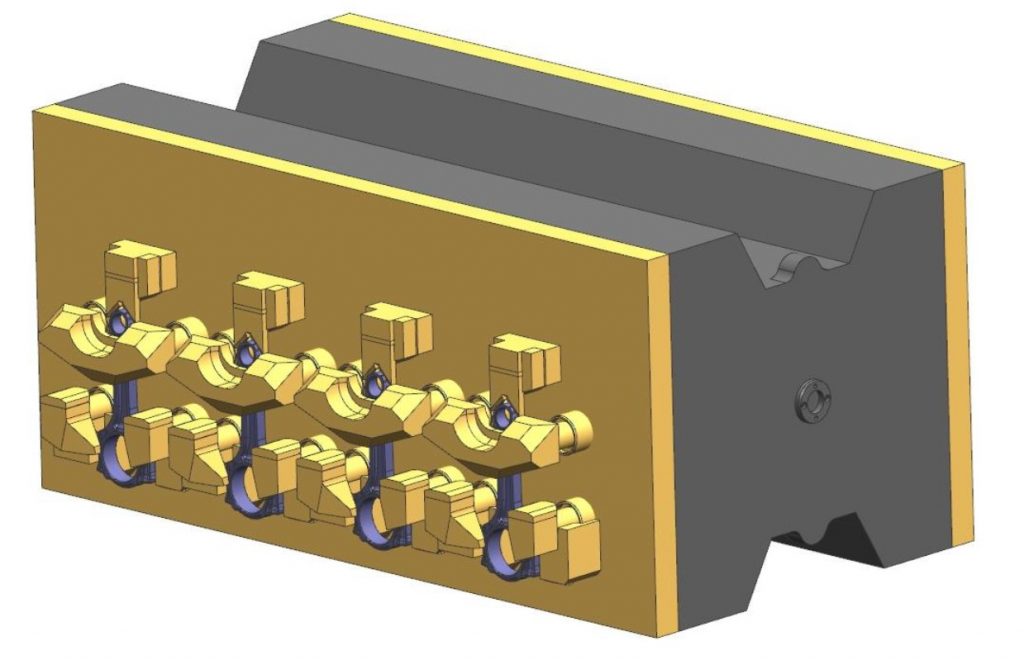

クランプ治具

最大４つのコンロッドを同時に加工することが可能で、サイクルタイムを短縮させます。
治具ユニットはA軸を中心に回転し、Y方向に直線的に移動できます。
高い柔軟性により、機械上で異なるワークピースを迅速、簡単、コスト効率よく生産することができます。
またユニットの４面に治具を取付、異なるコンロッドタイプを段替えなしで加工できます。

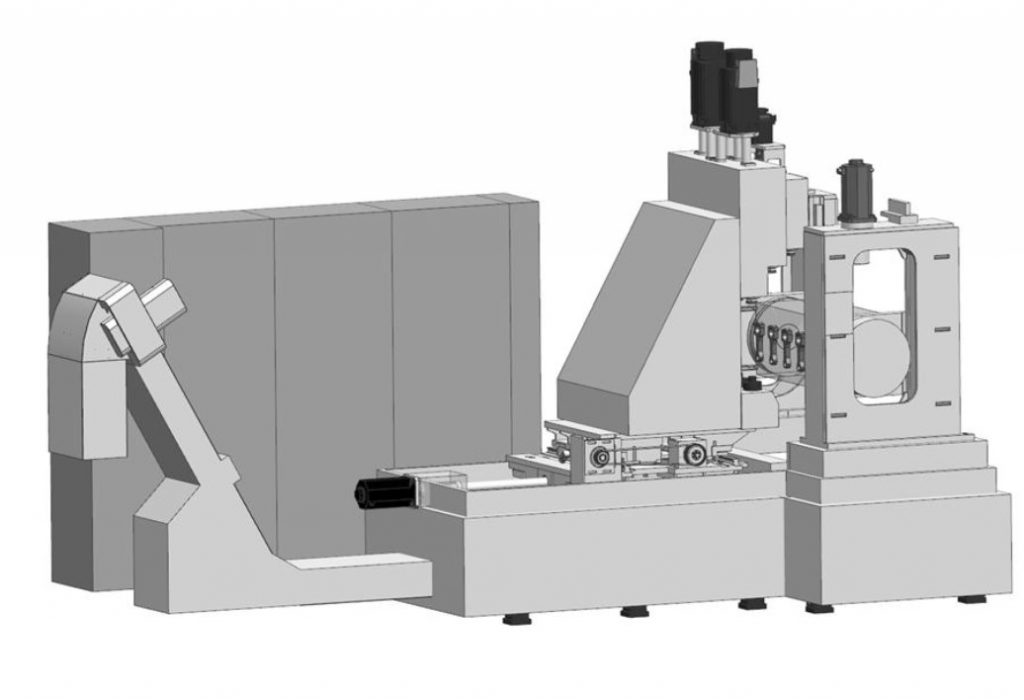

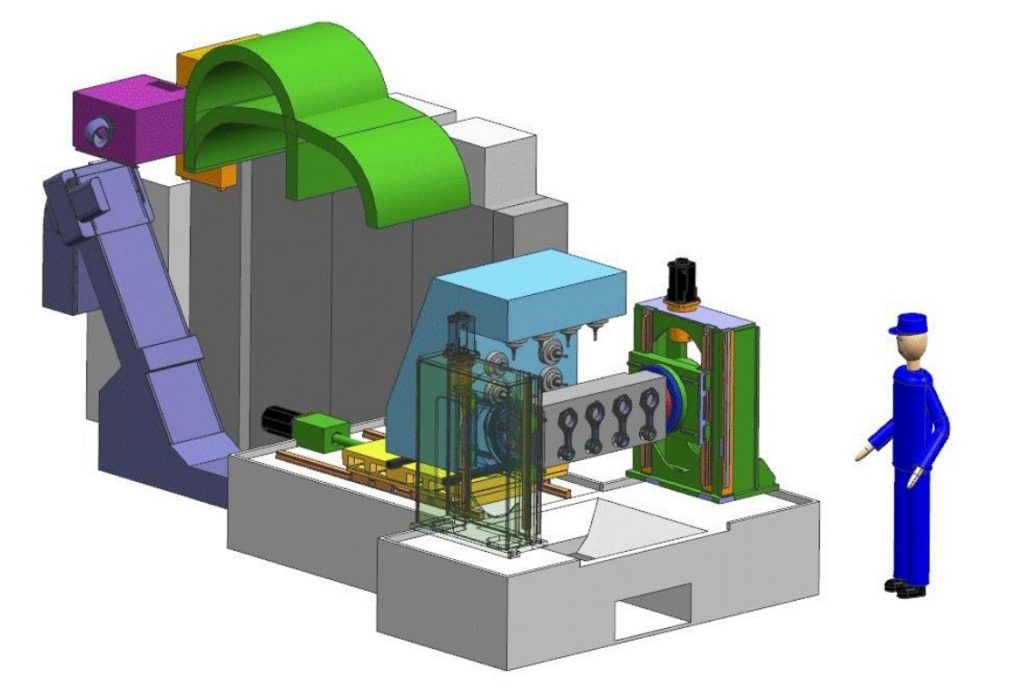

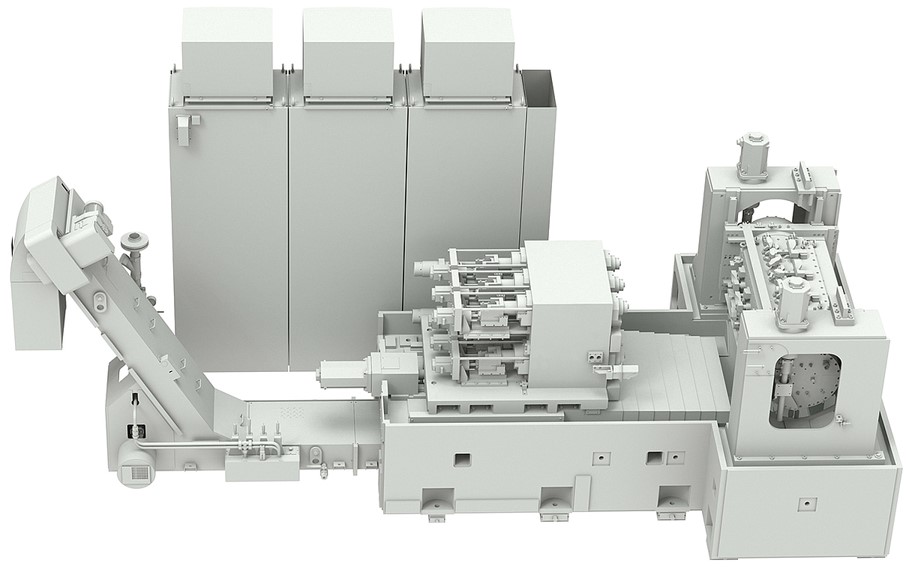

機械構成

非常にコンパクトな機械寸法でメンテナンスや工具交換時のアクセスに優れています。

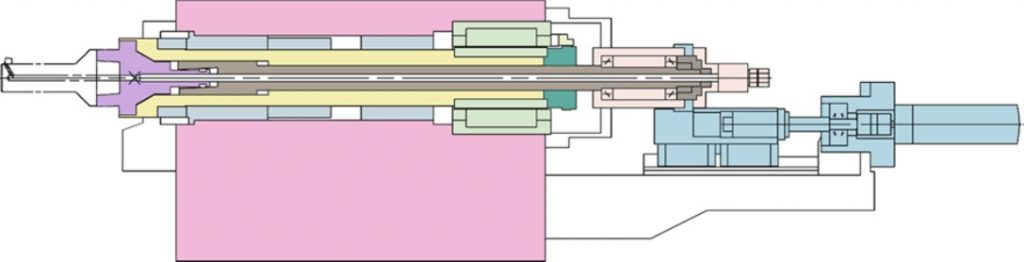

主軸スピンドル

すべてのメインスピンドルには静圧ベアリングが使用され、ダイレクト駆動により通常のベルト駆動で発生する振動の問題を防ぎます。

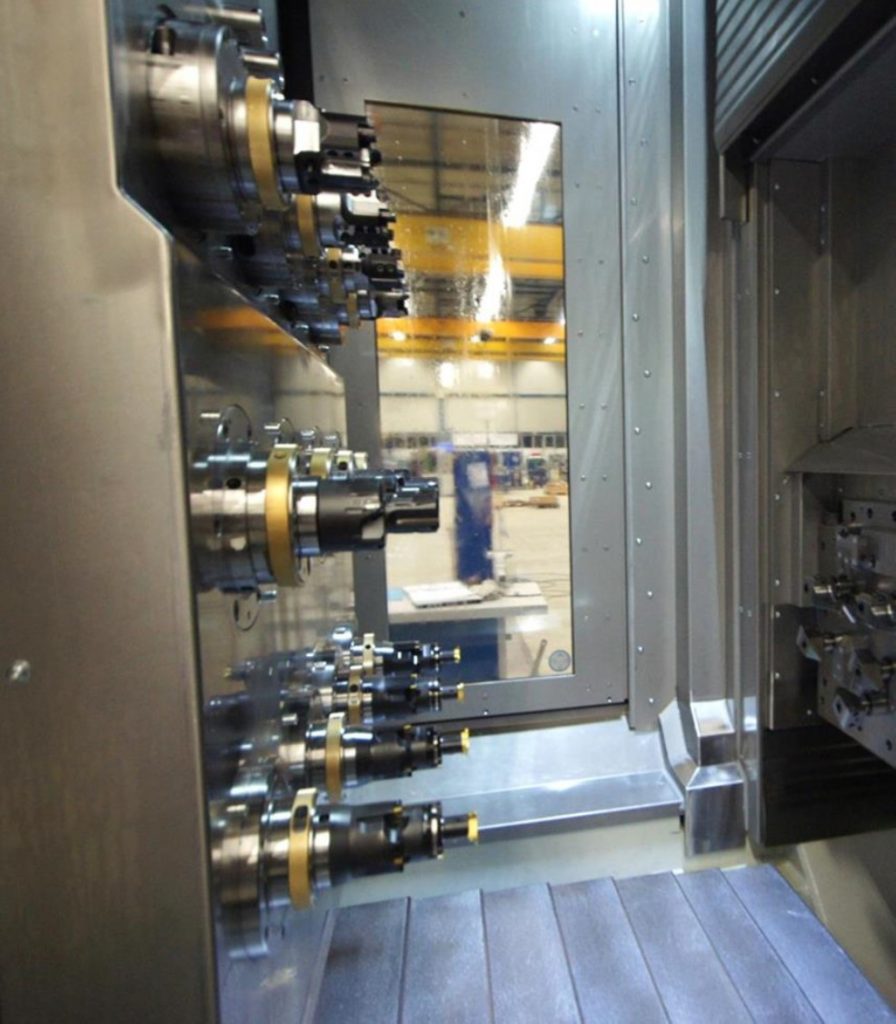

ピン穴とクランクボア専用にスピンドルがそれぞれ配列されています。
NC制御により、各スピンドルのパラメーターを個別に設定することが可能です。

製品情報

製品名	コンロッド仕上げ加工機　AF400
品番
カテゴリ	⼯作機械自動車
仕様	制御装置：シーメンス、ファナック 主軸速度：max. 500rpm 主軸トルク：max. 150Nm 送り速度（Z軸）：30 m/s 加速度（Z軸）：8m/s2 クーラント圧：max.70 bar 本体重量：約20,000 kg 機械寸法（概算）：L:5350ｘW:2670ｘH:3650
メーカー情報	メーカー名 ALFINGこのメーカーの製品一覧 メーカー概要 南部ドイツ　バーデン・ビュルテンベルク州のアーレンに位置するアルフィング社は1938年に設立されました。 日本にはさまざまな自動車部品の加工設備（トランスファーラインや専用機）を納入しており、日本の自動車産業の発展の一役をになってきました。中でも最も得意とするコンロッド加工ラインは日本にも多数の納入実績があります。 また近年はFSコンロッド（破断分割コンロッド＝かち割りコンロッド）生産設備メーカーとして特に有名であり、この分野では世界のトップシェアを持っています。 また同じ敷地内にある兄弟会社のMAFA（マシーネンファブリック・アルフィング・ケスラー社）は大型船舶用クランクシャフトを製造していることでも有名です。
